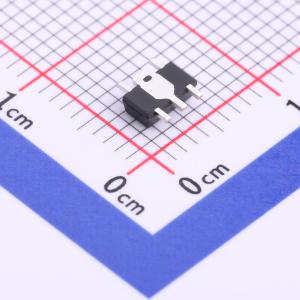

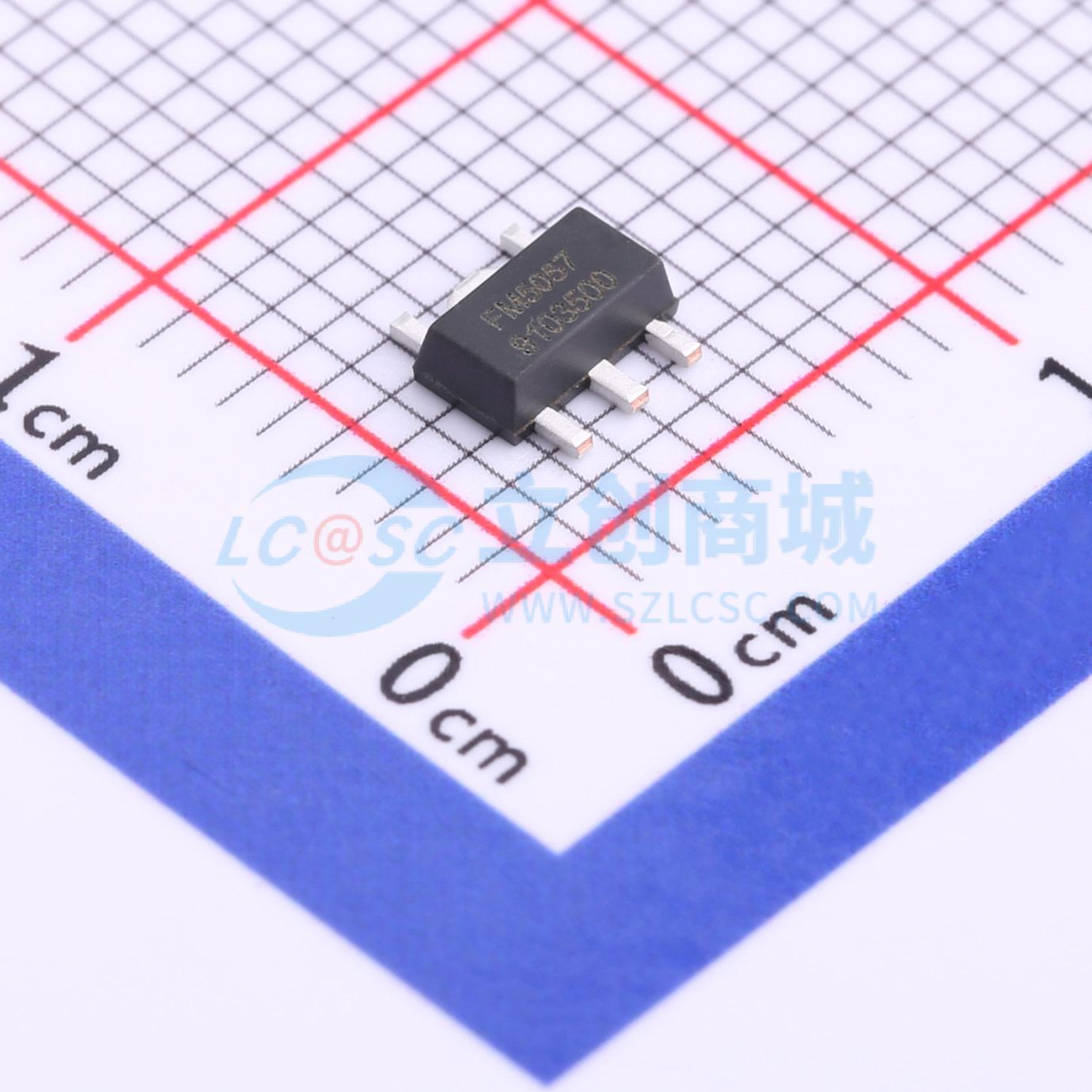

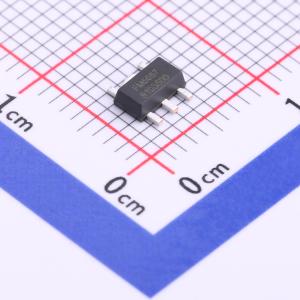

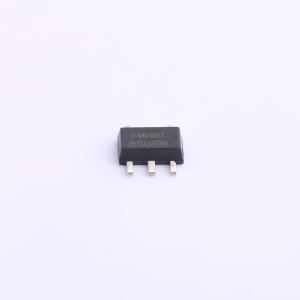

温馨提醒：图片仅供参考，商品以实物为准
FM5057
二合一锂电池保护IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FM5057产品是单节锂离子/锂聚合物可充电电池组保护的高集成度解决方案。FM5057包括了先进的功率MOSFET，高精度的电压检测电路和延时电路。FM5057具有过充，过放，过流，短路等所有的电池所需保护功能，并且工作时功耗非常低。
- 品牌名称
- FM(富满)
- 商品型号
- FM5057
- 商品编号
- C841293
- 商品封装
- SOT-89-5
- 包装方式
- 编带
- 商品毛重
- 0.099克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片 | |
| 工作电压 | 1.5V~10V | |
| 充电饱和电压 | 4.275V | |
| 放电截止电压 | 2.425V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 锂电池 | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 3uA |
商品概述
FM5057产品是单节锂离子/锂聚合物可充电电池组保护的高集成度解决方案。FM5057包括了先进的功率MOSFET，高精度的电压检测电路和延时电路。FM5057具有过充，过放，过流，短路等所有的电池所需保护功能，并且工作时功耗非常低。该芯片适用于一切需要锂离子或锂聚合物可充电电池长时间供电的各种信息产品的应用场合。
商品特性
- 内部集成等效15.8mΩ左右的先进的功率MOSFET
- 2段放电过流保护：过放电流1、负载短路电流
- 充电过流保护
- 具有0V充电功能
- 延时时间内部设定
- 高精度电压检测
- 低静态耗电流：正常工作电流3.0μA
- 兼容ROHS和无铅标准
- 采用SOT89 - 5封装形式塑封
应用领域
- 单芯锂离子电池组
- 锂聚合物电池组
