温馨提醒：图片仅供参考，商品以实物为准

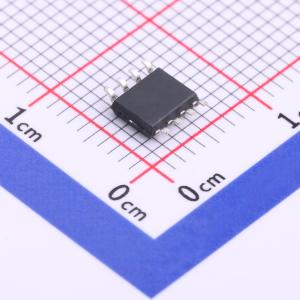

XPM5005S
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | - | |
| 工作电压 | 8V~30V | |
| 开关频率 | 405kHz~495kHz | |
| 输出电流 | 1.15A | |
| 耗散功率(Pd) | - | |
| 最大占空比 | 95% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 34V | |
| 拓扑结构 | 降压式 | |
| 功能特性 | 欠压锁定；短路保护(SCP)；同步整流驱动；软启动；恒压模式(CV)；过压保护(OVP)；恒流模式(CC)；欠压保护(UVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+125℃ | |
| 工作模式 | - | |
| 输出电压 | 5.15V | |
| 反馈方式 | - |
商品概述
XPM5005 是一款集成开关管的同步降压转换器，为车载充电器、USB 供电设备等提供高性价比解决方案。 XPM5005 支持宽输入电压范围，8V 至 30V，固定输出电压 5.15V，提供 1A 输出电流能力。 XPM5005 的输出具有恒压恒流特性。当输出电流小于限定值时，处于恒压模式；当输出电流达到限定值时，处于恒流模式。 XPM5005 具备非常高的可靠性，输入耐压高至 34V，所有引脚 ESD 超过 4KV。同时具有多种保护功能：输入过压、欠压保护，输出过流、过压、欠压、短路保护等。 XPM5005 采用 SOP8/Mini DIP8 封装。
商品特性
- 输入工作电压范围：8V
- 输入耐压 34V
- 静态功耗低至 0.3mA
- 输出电压 5.15V
- 输出电流 1A
- 输出具有 CV/CC 特性
- 内置补偿电路
- 软启动功能
- 带载启动
- 输入过压、欠压保护
- 输出过压、过流保护
- 短路保护
- ESD 特性 4KV
应用领域
- 车载充电器
- 排插
- 通用高压 USB 充电器
