温馨提醒：图片仅供参考，商品以实物为准

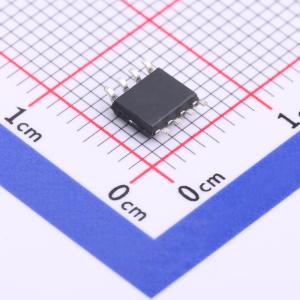

FM9918
FM9918 同步整流
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- FM(富满)
- 商品型号
- FM9918
- 商品编号
- C841226
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.157克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 4.5V~6.3V | |
| 开关频率 | - | |
| 输出电流 | - | |
| 耗散功率(Pd) | 1.3W | |
| 最大占空比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 45V；60V；80V | |
| 拓扑结构 | 反激式 | |
| 功能特性 | 欠压保护(UVP)；短路保护(SCP) | |
| 工作温度 | -40℃~+150℃ | |
| 工作模式 | DCM；CCM；CRM；QR | |
| 输出电压 | 2.5V~20V | |
| 反馈方式 | 副边反馈 |
商品概述
FM9918 系列是一款用于反激的副边同步整流芯片。通过驱动内部 MOS，与传统的二极管整流器相比，能够显著提高效率。当检测到内部 MOS 的 Vds 小于 -300mV 时，开启内部 MOS；一旦 Vds 大于 -10mV，关闭内部 MOS。支持多种工作模式，如 DCM、CrCM、CCM 和 QR，采用 SOP - 8 的封装形式。FM9918 系列是一款高性能的副边同步整流芯片，适用于隔离型的同步整流应用，适用于反激系统，支持 DCM，CCM，CrCM 和 QR 多种工作模式。
商品特性
- 支持 DCM、CrCM、CCM 和 QR 多种工作模式
- 支持反激拓扑
- 输出电压直接给 VCC 供电
- 低静态电流
- 欠压保护
- SOP - 8 封装
应用领域
- 反激变换器
- 快充适配器
