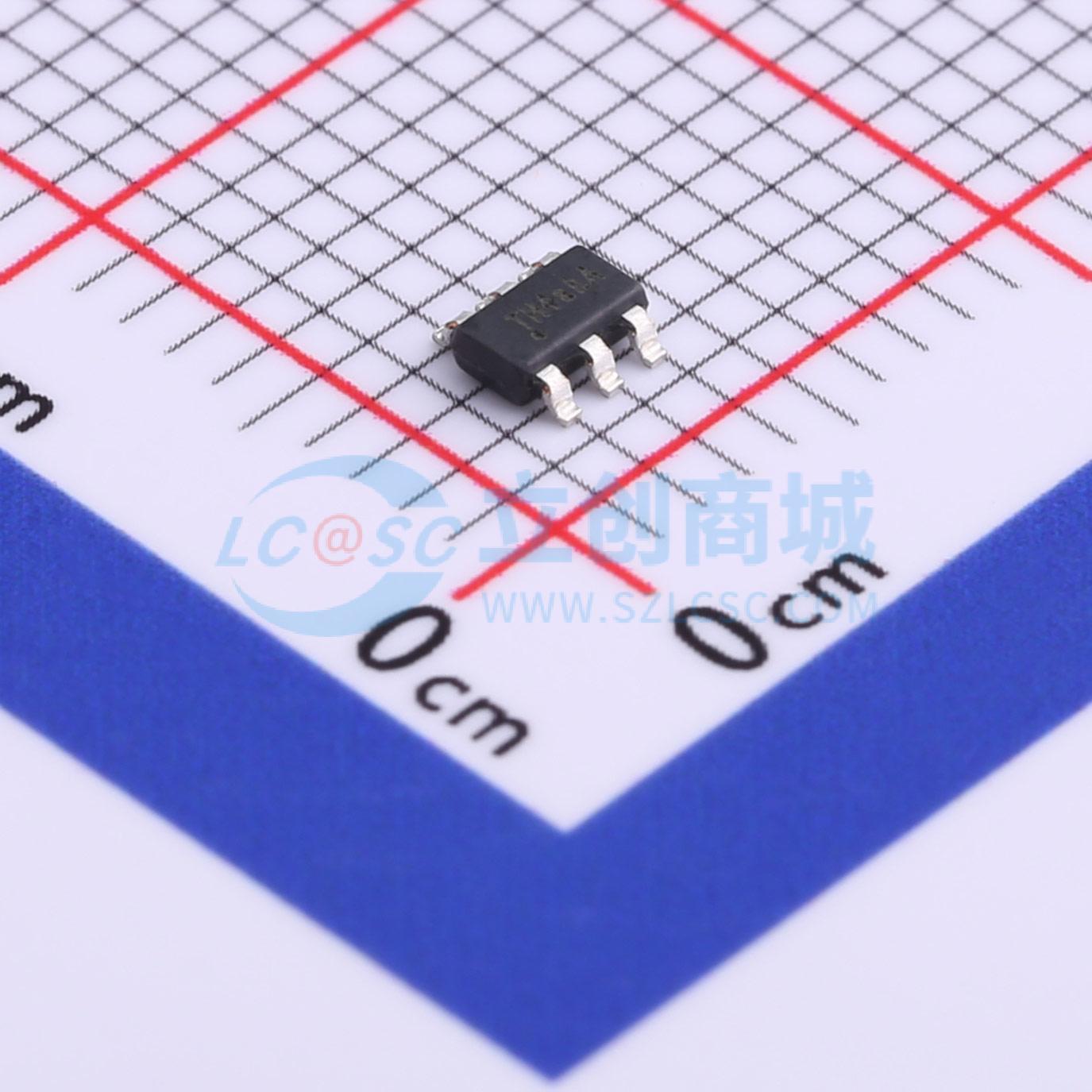

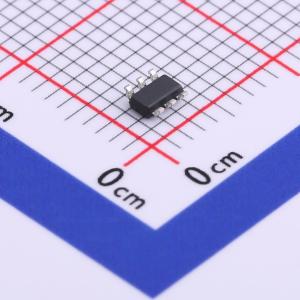

TMI3244T
18V峰值4A同步COT降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TMI3244T是一款高效率的550kHz同步模式恒定导通时间(COT)控制方式的降压DC-DC转换器,能够提供高达峰值4.0A的输出电流,输出电压范围为0.765V至1.2V。该芯片集成了低导通电阻的主开关和同步开关,具有宽输入电压范围（4.5V至18V）,低输出电压纹波,小型外部电感和电容器,以及快速瞬态响应。采用COT架构实现快速瞬态响应,适用于高压降压应用。
- 品牌名称
- TMI(拓尔微)
- 商品型号
- TMI3244T
- 商品编号
- C840542
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.037克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~18V | |
| 输出电流 | 4A | |
| 开关频率 | 550kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 300uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TMI3244T是一款高效的550kHz恒定导通时间（COT）控制模式同步降压DC-DC转换器，在输出电压为1.2V时，能够提供高达4.0A的峰值电流。TMI3244T集成了导通电阻RDS(ON)极低的主开关和同步开关，以最大限度地降低传导损耗。550kHz的开关频率可实现低输出电压纹波，并减小外部电感和电容的尺寸。它采用COT架构，可为高压降压应用实现快速瞬态响应。 TMI3244T所需的标准外部元件数量极少，且易于获取，采用符合ROHS标准的6引脚SOT23-6封装。
商品特性
- 60mΩ/30mΩ低RDS(ON)内部FET
- 高效同步模式运行
- 宽输入电压范围：4.5V至18V
- 输出电压从0.765V起
- 550kHz开关频率
- 在1.2V输出电压时，输出电流高达4A
- COT控制，实现快速瞬态响应
- 轻载时进入省电模式
- 集成内部补偿
- 使用低ESR陶瓷输出电容时保持稳定
- 具有打嗝模式的过流保护
- 热关断保护
- 浪涌电流限制和软启动
- 内置输入过压保护
- 采用SOT23-6封装
应用领域
- 数字机顶盒
- 平板电视和显示器
- 笔记本电脑
- 无线和DSL调制解调器
