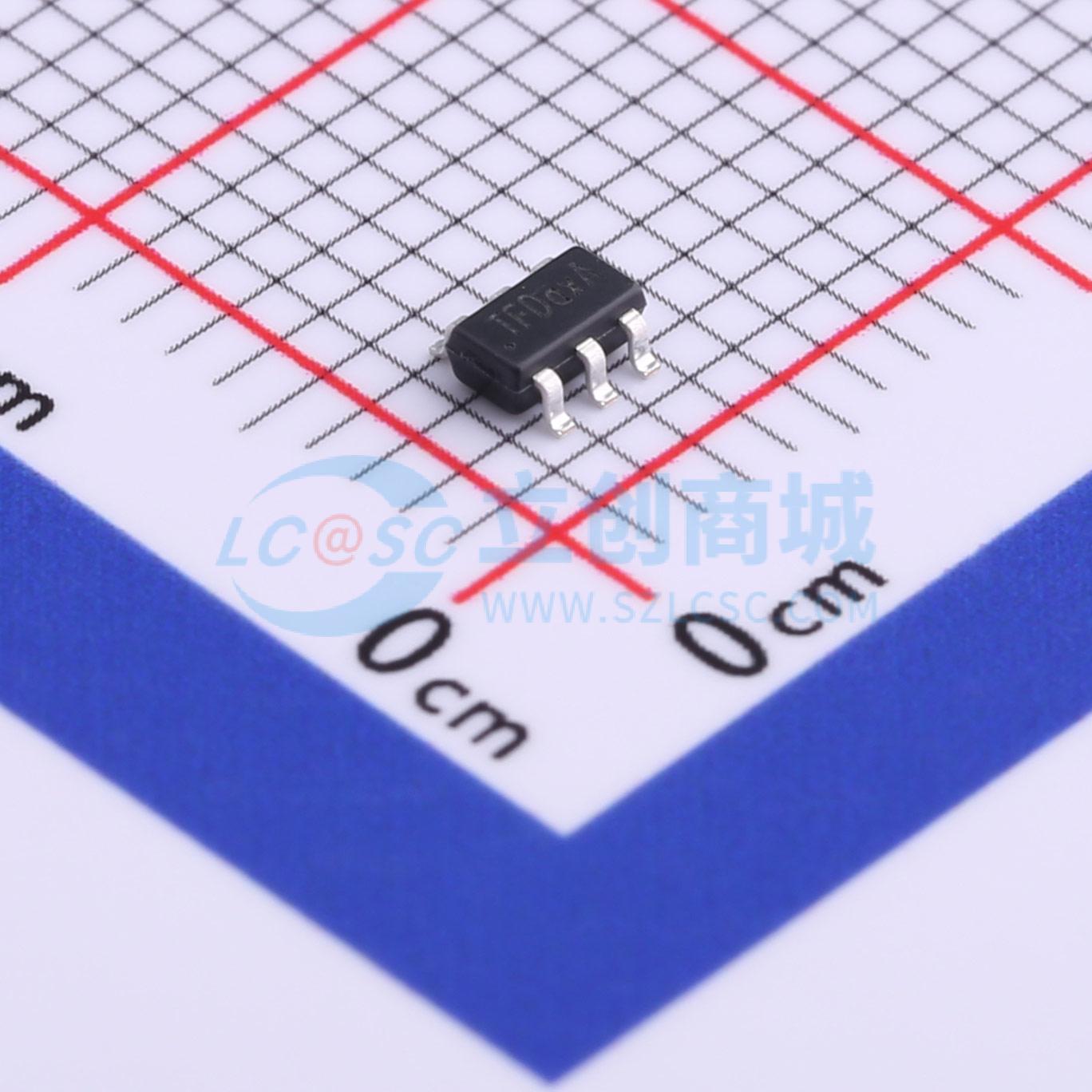

温馨提醒：图片仅供参考，商品以实物为准
TMI8118
7V单通道直流马达驱动芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TMI8118/8118S 是一款为低输入电压下工作的系统而设计的直流电机驱动集成电路，单通道低导通电阻。具备电机正转/反转/停止/刹车四个功能； TMI8118/8118S 内置温度保护功能，当芯片温度急剧升高，内部电路关断内置的功率开关管，切断负载电流。 TMI8118S 的封装形式是SOP8，TMI8118的封装形式是SOT23-6，符合ROHS 规范，引脚框架100%无铅。
- 品牌名称
- TMI(拓尔微)
- 商品型号
- TMI8118
- 商品编号
- C840556
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.043克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 是 | |
| H桥数量 | 1 | |
| 输出电流 | - | |
| 峰值电流 | 2A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.6V~7.2V | |
| 导通电阻 | 550mΩ | |
| 静态电流(Iq) | 100nA | |
| 工作温度 | -30℃~+85℃ |
商品概述
TMI8118/8118S 是一款为低输入电压下工作的系统而设计的直流电机驱动集成电路，单通道低导通电阻。具备电机正转/反转/停止/刹车四个功能； TMI8118/8118S 内置温度保护功能，当芯片温度急剧升高，内部电路关断内置的功率开关管，切断负载电流。 TMI8118S 的封装形式是SOP8，TMI8118的封装形式是SOT23-6，符合ROHS 规范，引脚框架100%无铅。
商品特性
- 工作电压范围：1.6V - 7.2V
- 极低的待机电流，0.1μA typ.
- 低RDS(ON)电阻：0.53Ω SOP8 封装，TMI8118S 0.55Ω SOT23-6 封装，TMI8118
- 集成过热保护功能
- 封装：SOP8 (TMI8118S) SOT23-6 (TMI8118)
应用领域
- 电动玩具
- 智能锁、挂锁
- 车载夹
- 直流有刷电机驱动
