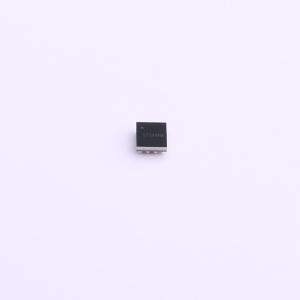

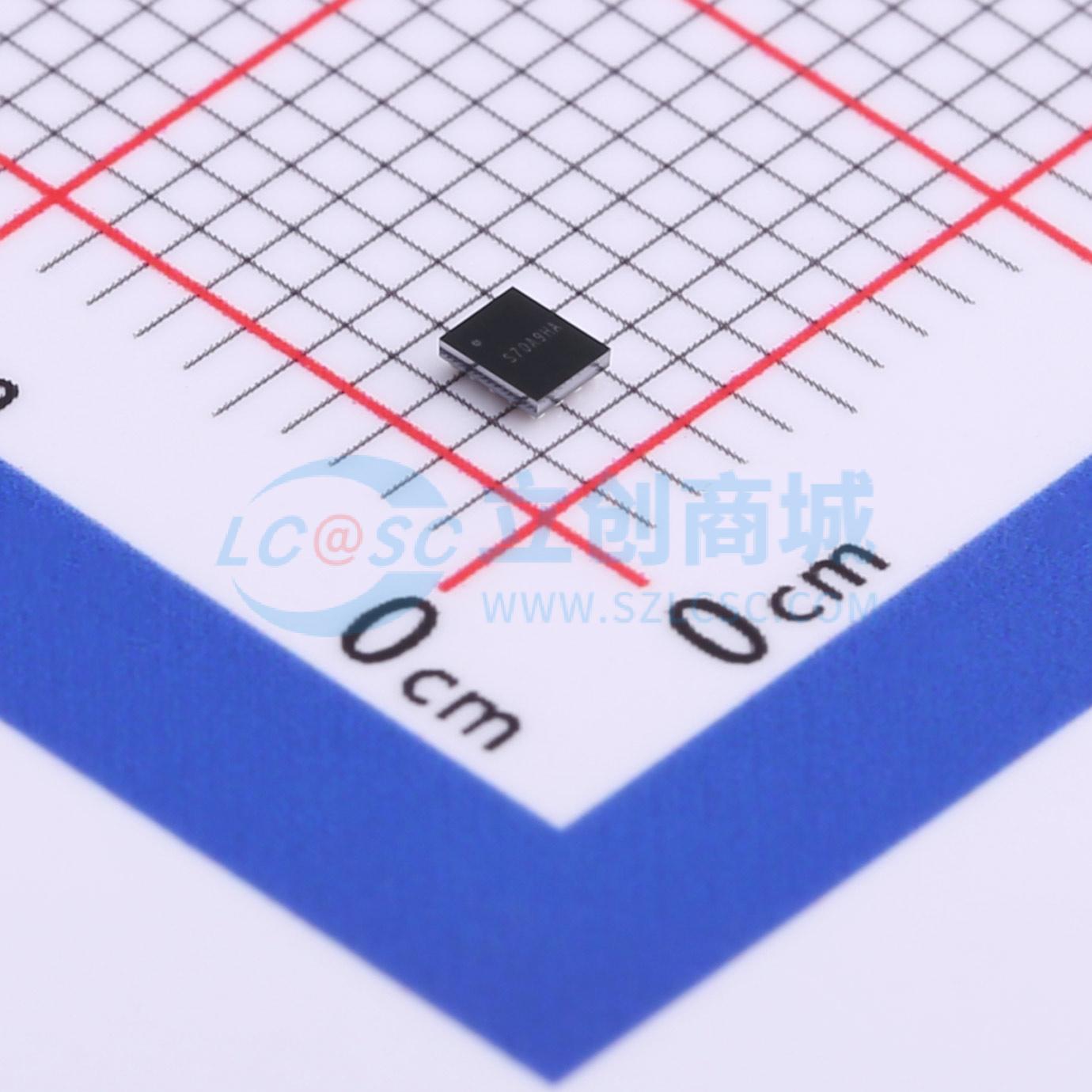

STI8070A

5A, 2.1MHz, I2C可编程同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: STI8070A是一款I2C可编程、高效率、2.1MHz同步降压转换器,支持宽输入电压范围2.7V至5.5V,最大输出电流5A,输出电压可编程范围0.7125V至1.5V。具有低待机电流、模式选择（PFM和PWM）、软启动、输入欠压锁定和过压保护、内置热关断和过流保护功能。采用WLCSP-20封装。
品牌名称: TMI(拓尔微)
商品型号: STI8070A
商品编号: C840570
商品封装: WLCSP-20(2x1.6)
包装方式: 编带
商品毛重: 0.013克(g)
立创商城设计参考: DCDC降压-(1)电源输入7V以内-(3)3A以上-(大电流)方案

商品参数

商品概述

STI8070A是一款支持I2C编程的高效2.1MHz同步降压转换器，可在2.7V至5.5V的宽输入电压范围内工作。输出电压可在0.7125V至1.5V之间进行编程。极低的待机电流确保了轻载PFM模式下的高效率。可设置强制PWM模式，以避免因开关频率低而导致的应用问题。采用COT（恒定导通时间）结构，可自适应实现固定开关频率和快速负载瞬态响应。STI8070A集成了28mΩ（高端）和18mΩ（低端）功率开关，可提供高达5A的输出电流。STI8070A还具备内部软启动和逐周期过流保护功能。此外，还有输入欠压锁定（UVLO）和过压保护（OVP）以及热关断保护功能。

商品特性

兼容高达3.4MHz的I2C接口
输入电压范围：2.7V~5.5V
高达5A的输出电流
轻载时可在PFM和PWM模式之间选择
轻载PFM模式下典型静态电流为50μA
2.1MHz开关频率
集成软启动功能
输入欠压锁定（UVLO）和过压保护（OVP）
内置热关断和过流保护（OCP）
支持0.25μH电感
I2C地址：0x80
紧凑型WLCSP-20封装

应用领域

智能手机
DSP或CPU处理器
平板电脑、移动互联网设备（MID）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.7V~5.5V
	输出电压	712.5mV~1.5V
	输出电流	5A
	开关频率	2.1MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	50uA
	开关管(内置/外置)	内置
	输出类型	可调
