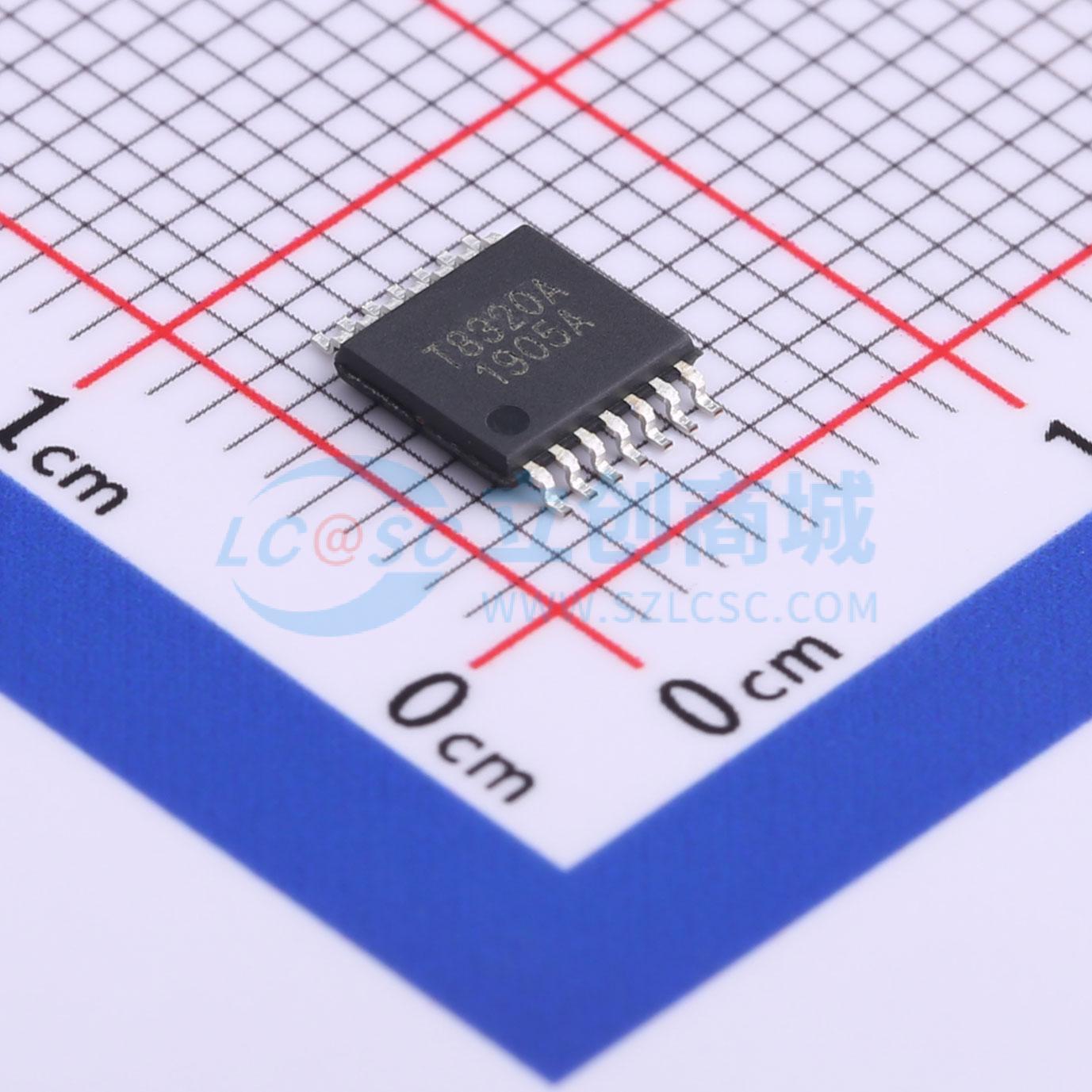

温馨提醒：图片仅供参考，商品以实物为准
TMI8320A
音频驱动IC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TMI(拓尔微)
- 商品型号
- TMI8320A
- 商品编号
- C840559
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.169071克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | - | |
| 扬声器通道数 | 双声道 | |
| 输出功率 | - | |
| 总谐波失真+噪声(THD+N) | 0.01% | |
| 静态电流(Iq) | 11.3mA | |
| 信噪比 | 90dB |
| 属性 | 参数值 | |
|---|---|---|
| 电源纹波抑制比(PSRR) | 90dB | |
| 效率 | - | |
| 输入通道数 | 2对差分输入 | |
| 功能特性 | ESD保护；自动静音/免噪音开关；使能/关断功能 | |
| 工作电压 | 3V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
一款3Vrms无噗声/喀哒声立体声线路驱动器，旨在允许去除输出直流阻隔电容，以减少元件数量和成本。当尺寸和成本是关键设计参数时，该器件非常适合单电源电子设备。 该器件在5V电源电压下，能够向2.5kΩ负载提供3Vrms的驱动能力。它具有差分输入，并使用外部增益设置电阻，支持±1V/V至±10V/V的增益范围。它内置关断控制功能，可实现无噗声/喀哒声的开关控制。 与传统的产生3Vrms输出的方法相比，在音频产品中使用该器件可以减少元件数量。它无需高于5V的电源即可产生8.5VPP输出，也无需双电源供电。它集成了一个电荷泵，用于产生负电源轨，可提供干净、无噗声/喀哒声、以地为偏置的3Vrms输出。该器件采用绿色TSSOP14封装，工作环境温度范围为-40℃至85℃。
商品特性
- 无电容结构
- 消除噗声/喀哒声
- 无需输出直流阻隔电容
- 提供从直流到20kHz的平坦频率响应
- 低噪声和总谐波失真
- 典型信噪比 = 90dB
- 典型总谐波失真加噪声 = 0.01%（f = 1kHz）
- 在5V电源电压下，向2.5kΩ负载提供3Vrms输出电压
- 差分输入
应用领域
- 机顶盒
- 液晶电视
- 蓝光DVD播放器
- 家庭影院套装
