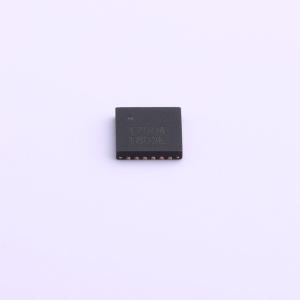

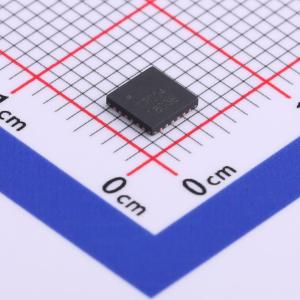

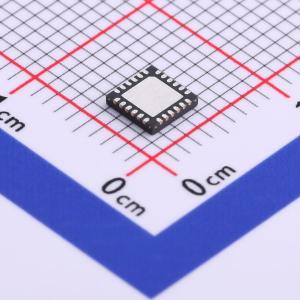

TMI7004
4通道5.5V 2A DC/DC降压电源管理单元
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TMI7004是一款高度集成的电源管理IC,设计用于最小化消费和多媒体应用中的功耗。它集成了4个同步降压转换器,每个通道的最大连续负载电流为2A,输入电压范围为2.7V至5.5V,输出电压可低至0.6V。该器件具有100%占空比的压差操作、180°相移架构、内部软启动、过流保护和热故障保护等功能。TMI7004采用24引脚QFN4x4封装。
- 品牌名称
- TMI(拓尔微)
- 商品型号
- TMI7004
- 商品编号
- C840567
- 商品封装
- QFN-24-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.133714克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.7V~5.5V | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+85℃ | |
| 同步整流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 4 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | - | |
| 输出类型 | - |
商品概述
TMI7004是一款高度集成的电源管理IC，旨在降低消费类和多媒体应用中的功耗。TMI7004集成了4通道同步降压转换器。这些转换器针对高效率（大于92%）进行了优化，并采用了集成式低阻抗FET。内部补偿架构简化了应用电路设计。此外，独立使能控制让设计人员在为电源排序优化时序方面拥有最大的灵活性。TMI7004采用24引脚QFN4x4封装。 TMI7004是一款用于片上系统（SoC）、ASIC和处理器的高效集成电源管理IC。该器件集成了4个高效同步降压稳压器。 每个降压稳压器都针对整个负载范围内的高效运行进行了专门设计。典型开关频率为1MHz，外部L - C滤波器可以很小，同时仍能提供极低的输出电压纹波。按照应用图中的详细说明，使用推荐的外部电感和电容时，降压转换器内部补偿后可保持稳定。同步整流技术可在低电压和高输出电流情况下实现高效率。 其他特性包括软启动、欠压锁定、旁路以及电流和热过载保护。 4通道BUCK在性能和工作模式上几乎相同。它们可以在自动模式（PWM/PFM）下运行。在非常轻的负载下，BUCK进入PFM模式，以降低开关频率和电源电流运行，从而保持高效率。
商品特性
- 输入电压范围：2.7V至5.5V
- 输出电压低至0.6V
- 最大连续负载电流：2A（4通道总输出功耗必须小于10W）
- 降压工作时100%占空比
- 180°相移架构
- 输入电压欠压保护（UVP）和过压保护（OVP）
- 热故障保护
- 内部软启动
- 固定1MHz开关频率
- 过流保护和打嗝模式
- 采用24引脚4mm X 4mm QFN封装
- 独立使能控制
- 内部补偿
应用领域
- 网络摄像机
- 可视门铃
