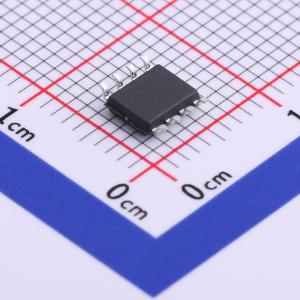

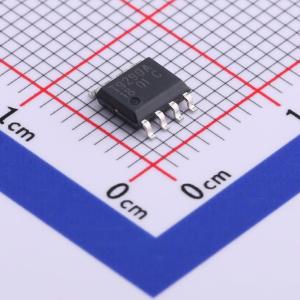

温馨提醒：图片仅供参考，商品以实物为准

TMI9290A

USB快充控制和保护IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款适用于海思快速充电协议 (FCP) 和高通快速充电 2.0/3.0 (QC 2.0/3.0) USB 接口的快速充电协议控制器。该设备可以为支持 FCP 或 QC 2.0/3.0 的设备 (PD) 快速充电。协议特性可监控 USB D+/D- 数据线电压或 D- 数据线传输，并自动调整移动电源和壁式适配器的输出电压，以优化充电时间。不仅可以支持符合 USB BC 标准的设备，还能支持苹果/三星/华为设备，并在启用输出电压调整之前自动检测连接的受电设备是否支持 QC 2.0/3.0 或 FCP
品牌名称: TMI(拓尔微)
商品型号: TMI9290A
商品编号: C840563
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.179148克(g)

商品参数

商品概述

TMI9290A是一款适用于海思快速充电协议（FCP）和高通Quick Charge2.0/3.0（QC 2.0/3.0）USB接口的快速充电协议控制器。该器件可为支持FCP或QC 2.0/3.0的受电设备（PD）进行快速充电。该协议特性可监测USB D+ /D-数据线电压或D-数据线传输情况，并自动调整移动电源和壁式适配器的输出电压，以优化充电时间。 TMI9290A不仅支持符合USB BC标准的设备，还支持苹果、三星和华为设备，并在启用输出电压调整之前自动检测所连接的受电设备是否支持QC 2.0/3.0或FCP。如果检测到受电设备不符合QC 2.0/3.0或FCP标准，TMI9290A将禁用输出电压调整，以确保与仅支持5V的传统USB受电设备安全运行。 TMI9290A采用SOP8封装。 TMI9290A是一款适用于高通Quick Charge 2.0/3.0 A类、海思FCP规格的USB高压专用充电端口接口IC。 TMI9290A可以为大多数手持设备快速充电，其性能如同原装充电适配器。TMI9290A支持BC1.2、苹果、三星和华为设备，还支持QC 3.0 A类（3.6V至12V）或QC 2.0 A类（5V、9V、12V）的全输出电压范围。

商品特性

支持海思快速充电协议（FCP）的输出电压和电流通信
支持高通Quick Charge2.0/3.0
A类：输出电压3.6V至12V
自动选择FCP和QC2.0/3.0协议
支持按照USB电池充电规范修订版1.2将USB DCP的D+线与D-线短接
符合中国通信行业标准YD/T 1591 - 2009
支持在USB DCP的D+线和D-线施加2.7V电压
支持在USB DCP的D+线和D-线施加1.2V电压
SOP8封装

应用领域

壁式适配器
智能手机
平板电脑
上网本
移动/平板电源
车载充电器
USB电源输出端口

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	快充协议芯片
	类型	-
	协议	-
	通道数	-

	属性	参数值
	输出功率	-
	输出电压	5V；12V；9V
	工作电压	-
	工作温度	-40℃~+125℃
