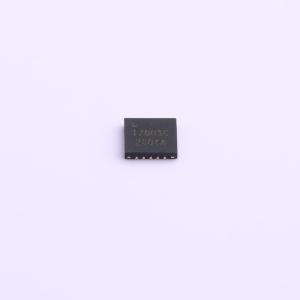

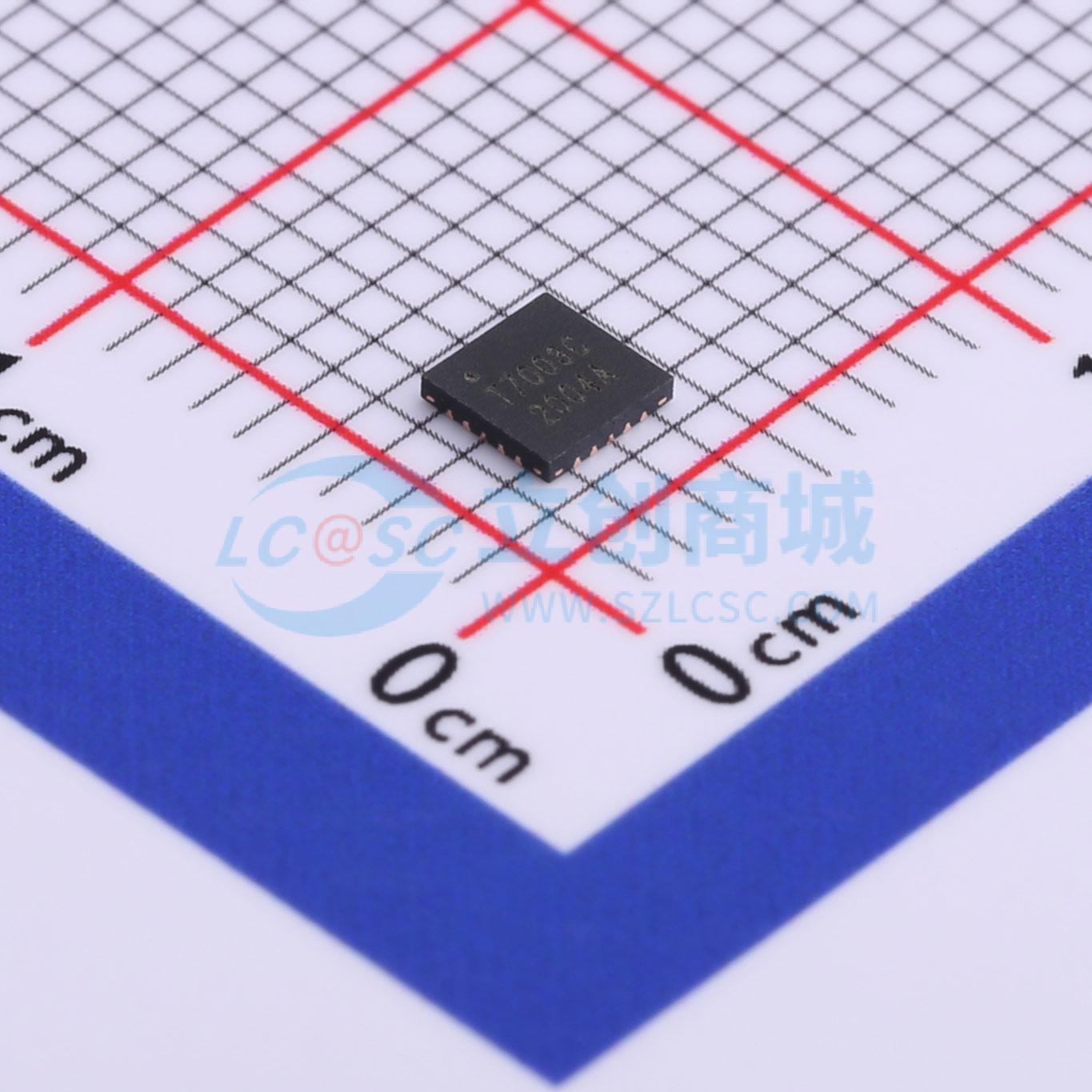

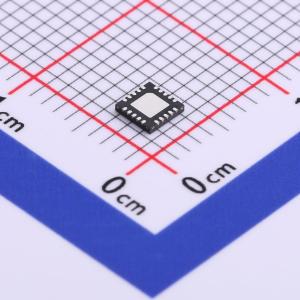

温馨提醒：图片仅供参考，商品以实物为准
TMI7003C
3通道1.5A 1.5MHz同步降压电源管理IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TMI7003C是一款高度集成的电源管理IC,设计用于最小化消费和多媒体应用中的功耗。它集成了3个高效同步降压转换器,支持2.5V到5.5V的输入电压范围,输出电压低至0.6V,峰值电流能力为1.5A。该器件具有100%占空比的dropout操作、高效率同步模式操作、内部软启动、欠压锁定、旁路和过流及过温保护功能。
- 品牌名称
- TMI(拓尔微)
- 商品型号
- TMI7003C
- 商品编号
- C840566
- 商品封装
- QFN-20-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.018克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~5.5V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 1.5MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 3 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TMI7003C是一款高度集成的电源管理IC，旨在降低消费类和多媒体应用中的功耗。它适用于平板电脑、移动互联网设备、个人导航设备、数码相框、便携式DVD播放器、娱乐和教育机器。TMI7003C提供了完整的系统电源管理解决方案，集成了3通道同步降压转换器。这些转换器针对高效率（大于93%）进行了优化，并采用了集成式低阻抗FET。 TMI7003C是一款用于片上系统（SoC）、ASIC和处理器的高效集成电源管理IC。该器件集成了3个高效同步降压稳压器。 每个降压稳压器都针对整个负载范围内的高效运行进行了专门设计。典型开关频率为1.5MHz，外部L-C滤波器可以很小，同时仍能提供极低的输出电压纹波。按照应用图中的详细说明，使用推荐的外部电感和电容时，降压稳压器内部补偿可确保稳定。同步整流可在低电压和高输出电流情况下实现高效率。 其他特性包括软启动、欠压锁定、旁路以及电流和热过载保护。 3通道降压转换器在性能和工作模式上几乎相同。它们可以在自动模式（PWM/PFM）下运行。在非常轻的负载下，降压转换器进入PFM模式，并以降低的开关频率和电源电流运行，以保持高效率。
商品特性
- 输入电压范围：2.5V至5.5V
- 输出电压低至0.6V
- 降压工作时占空比可达100%
- 高效同步模式运行
- 单通道峰值电流能力为1.5A
- 输入电压欠压保护（UVP）和过压保护（OVP）
- 热故障保护
- 内部软启动
- 固定1.5MHz开关频率
- 过流保护和打嗝模式
- 采用20引脚3mm x 3mm QFN封装
应用领域
- 数字机顶盒（STB）
- 平板电视和显示器
- 便携式媒体播放器（PMP）
