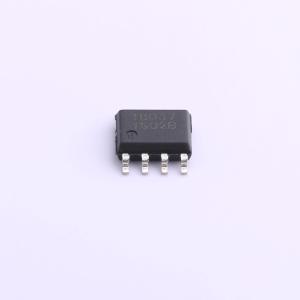

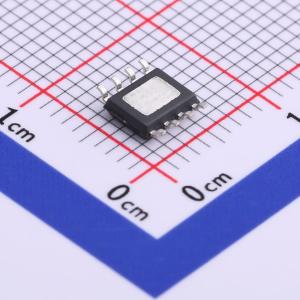

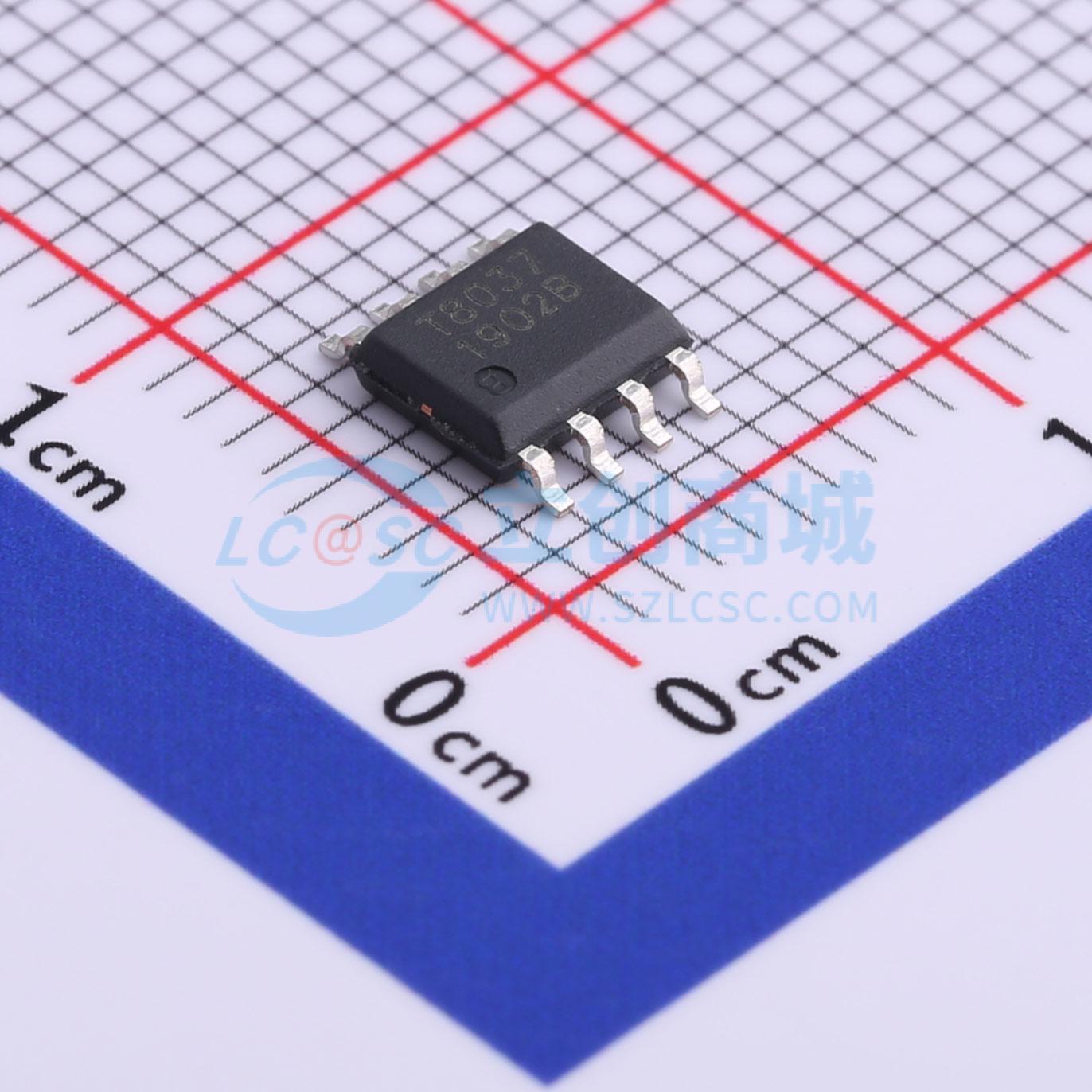

TMI8037
电源管理IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TMI8037专为模拟和数字卫星接收器/卫星电视、卫星OC卡而设计，是一款采用ESOP8封装的单片电压调节器和接口IC，专门用于为天线碟中的低噪声块下变频器（LNB）或多开关盒高效提供14V/19V电源以及22kHz音调信号。TMI8037由一个升压转换器、一个低噪声线性稳压器以及音调注入和引脚可控接口所需的电路组成。该器件使整个LNB电源设计简单、高效且紧凑，外部元件数量少
- 品牌名称
- TMI(拓尔微)
- 商品型号
- TMI8037
- 商品编号
- C840547
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.182748克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 9V~14V | |
| 输出电流 | 500mA | |
| 开关频率 | 1MHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃@(TJ) | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 开关管(内置/外置) | 内置 |
商品概述
TMI8037专为模拟和数字卫星接收器/卫星电视、卫星OC卡设计，是一款单片稳压器和接口IC，采用ESOP8封装。它专门设计用于向天线碟中的LNB下变频器或多开关盒高效提供14V/19V电源以及22kHz音调信号。TMI8037由一个升压转换器、一个低噪声线性稳压器以及音调注入和引脚可控接口所需的电路组成。该器件通过减少外部元件数量，使整个LNB电源设计简单、高效且紧凑。 外部调制输入（TONE引脚）可以接收音调调制的DiSEqC命令，并将其对称传输到输出端，以满足DiSEqC 1.x协议。
商品特性
- 高效率：高达90%
- 低噪声输出，避免CAN调谐器和卫星天线LNA灵敏度下降
- 噪声：40mV@20MHz带宽
- 650mVpp单芯片解决方案
- 22kHz音调，上升/下降时间为10μs，以减少传输噪声
- LNB电压（两个电平：14V和19V）与通用标准兼容，推挽输出级可最小化14V→19V和19V→14V的输出转换时间
- 外部22kHz音调输入
- 集成DC/DC升压转换器，集成功率MOSFET，效率高（典型值87%）
- 1.0MHz开关频率升压
- 集成低噪声线性稳压器
- 5.0V、3.3V、2.5V、1.8V，逻辑兼容
- 内部短路、过流保护（OCP）、过温保护（OTP）
- ESOP8封装
应用领域
- DVB - S/S2/ABS的LNB电源
- 数字机顶盒
- 卫星电视卡
