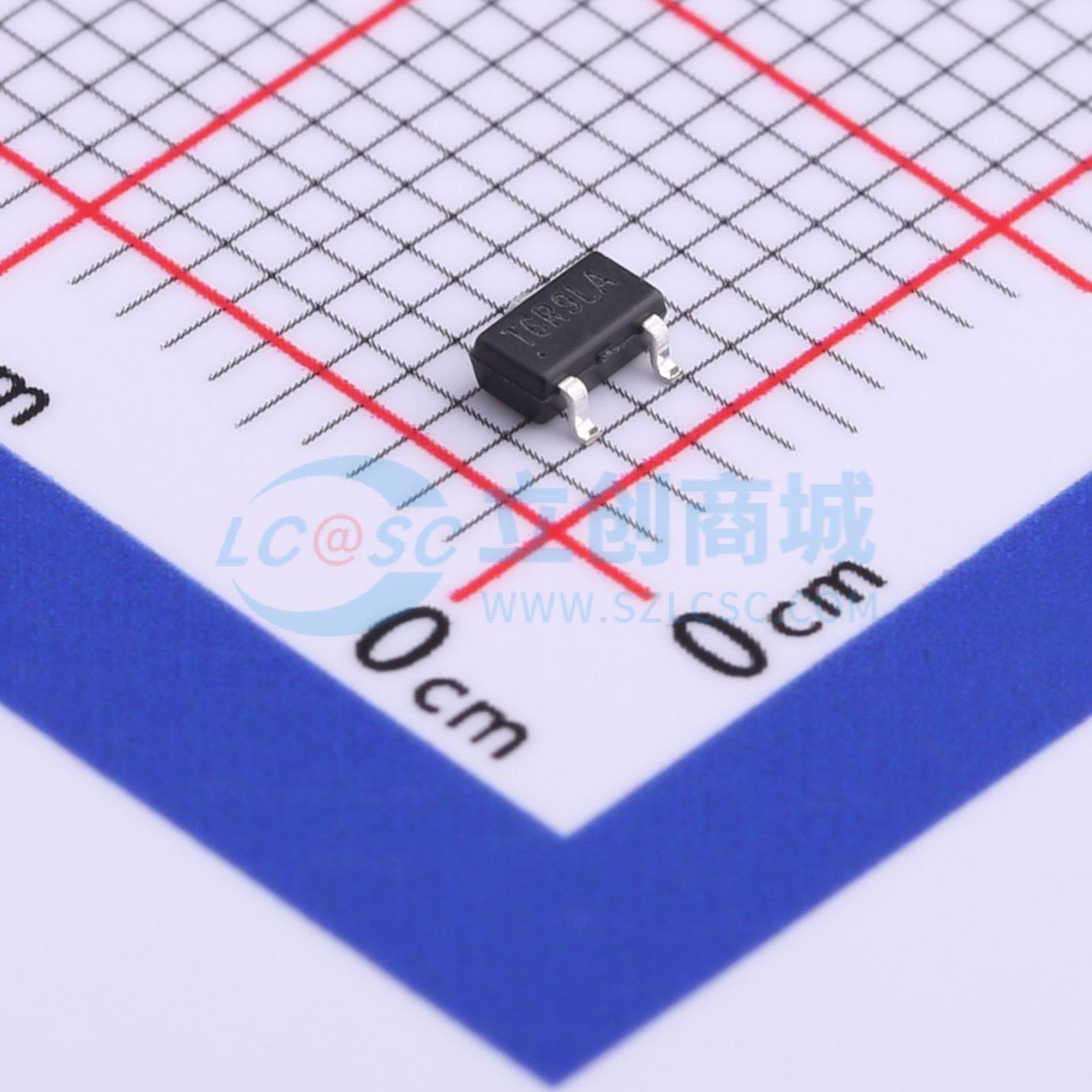

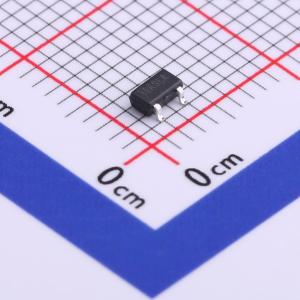

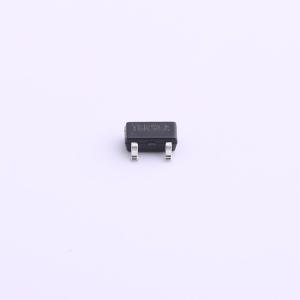

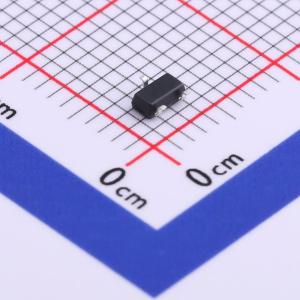

TMI6809-263
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电压监控器 | |
| 输出类型 | 推挽 | |
| 工作电压 | 1V~5.5V | |
| 复位有效电平 | 低电平有效 | |
| 阈值电压 | 2.63V |
| 属性 | 参数值 | |
|---|---|---|
| 受监控电压数 | 1 | |
| 手动复位 | 无 | |
| 看门狗定时器 | 无 | |
| 复位超时 | 240ms | |
| 工作温度 | -40℃~+125℃@(Tj) |
商品概述
TMI6809系列器件是低静态电流（Iq）的电源电压监控器，用于监测微处理器和数字控制系统中使用的单电压。当VCC电源电压降至复位阈值电压以下时，TMI6809会提供一个低电平有效的复位信号。当VCC电源电压升至阈值电压加上迟滞电压以上时，经过240ms（典型值）的复位延迟时间后，复位输出变为高电平。 TMI6809系列适用于监测3V、3.3V和5V电源电压。典型值为5μA的低电源电流使TMI6809系列器件非常适合用于便携式电池供电系统应用，并且它们采用3引脚SOT23 - 3封装。
商品特性
- 工作电源电压：1.0V至5.5V
- 复位阈值精度：±2%
- 低静态电流：5μA（典型值）
- 推挽式低电平有效复位输出
- 240ms上电复位延迟
- 3引脚SOT23 - 3封装
应用领域
- 数字电视机顶盒
- 便携式设备微处理器系统
