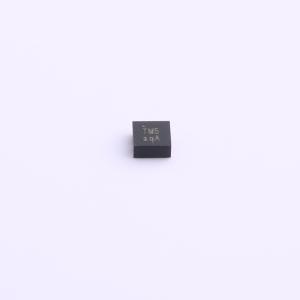

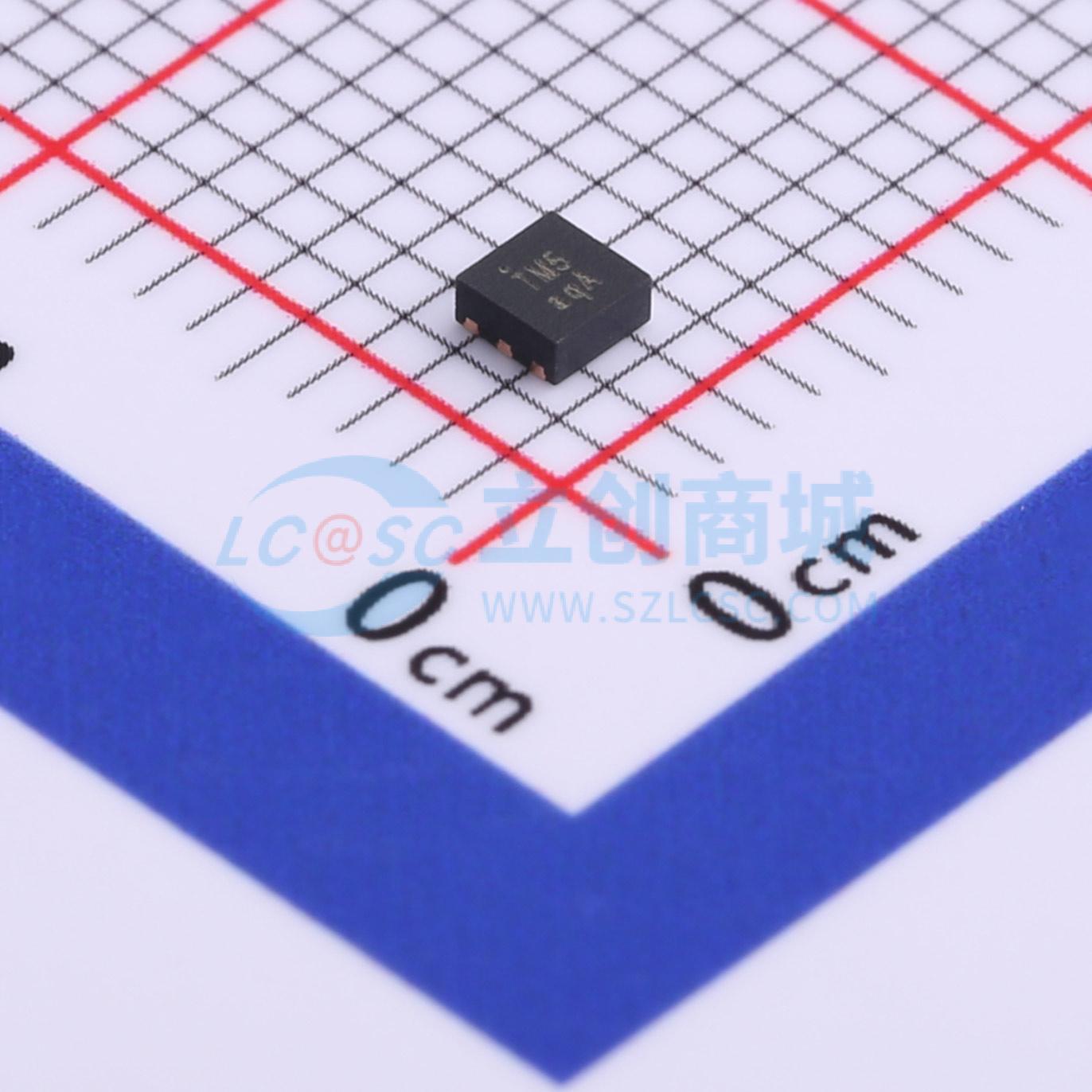

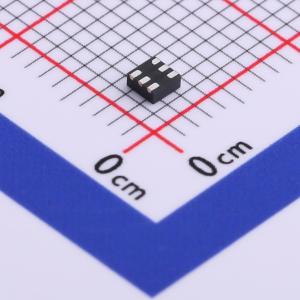

温馨提醒：图片仅供参考，商品以实物为准
TMI3255
600kHz 18V 5A 同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TMI3255 是一款高效率的600kHz、恒定导通时间（COT）控制模式的同步降压DC-DC转换器,最大输出电流为5A。该芯片集成了主开关和同步开关,具有非常低的导通电阻,以减少传导损耗。它采用COT架构实现快速瞬态响应,适用于高压降压应用。TMI3255 的输入电压范围为4.5V到18V,开关频率为600kHz,支持轻载下的省电模式。该芯片还具有过流保护、热关断和软启动功能,确保稳定可靠的工作。
- 品牌名称
- TMI(拓尔微)
- 商品型号
- TMI3255
- 商品编号
- C840543
- 商品封装
- DFN-6(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.163克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~18V | |
| 输出电压 | - | |
| 输出电流 | 5A | |
| 开关频率 | 450kHz~750kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 600uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TMI3255是一款高效的600kHz恒定导通时间（COT）控制模式同步降压DC-DC转换器，能够提供高达5A的电流。TMI3255集成了导通电阻RDS(ON)极低的主开关和同步开关，以最大限度地降低传导损耗。600kHz的开关频率可实现低输出电压纹波，并减小外部电感和电容的尺寸。它采用COT架构，可为高压降压应用实现快速瞬态响应。 TMI3255所需的标准外部元件数量极少，且采用符合ROHS标准的6引脚DFN2x2-6FC封装。
商品特性
- 45mΩ/25mΩ低RDS(ON)内部FET
- 高效同步模式运行
- 宽输入电压范围：4.5V至18V
- 反馈电压精度：0.8V±2%
- 600kHz开关频率
- 高达5A输出电流
- COT控制实现快速瞬态响应
- 轻载时具备省电模式
- 集成内部补偿
- 使用低ESR陶瓷输出电容可保持稳定
- 具备打嗝模式的过流保护
- 热关断保护
- 浪涌电流限制和软启动
- 内置输入过压保护
- 采用DFN2x2-6FC封装
应用领域
- 数字机顶盒
- 平板电视和显示器
- 笔记本电脑
- 无线和DSL调制解调器
