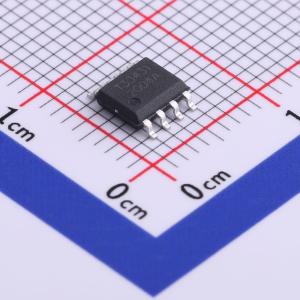

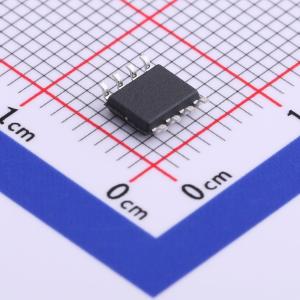

温馨提醒：图片仅供参考，商品以实物为准
TMI33431
30V 2.5A 同步降压DC/DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TMI33431是一款宽输入电压范围（4.5V至30V）的高效率同步降压DC/DC转换器,最大输出电流为2.5A,具有可调软启动时间。该芯片集成了主开关和同步开关,具有低导通电阻,以减少传导损耗。此外,还具备欠压锁定、热关断、过压保护、逐周期限流保护等功能。
- 品牌名称
- TMI(拓尔微)
- 商品型号
- TMI33431
- 商品编号
- C840544
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.179148克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~30V | |
| 输出电压 | - | |
| 输出电流 | 2.5A | |
| 开关频率 | 570kHz | |
| 工作温度 | -40℃~+150℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
一款输入电压范围为4.5V至30V的宽输入电压、高效电流模式同步降压DC/DC转换器，能够提供2.5A电流，且软启动时间可调。集成了低导通电阻RDS(on)的主开关和同步开关，以最大限度降低传导损耗。该器件集成了120mΩ的高端和80mΩ的低端功率MOS管，并具备欠压锁定（UVLO）、热关断、软启动、输入过压保护（OVP）等先进特性。
商品特性
- 高效率：在12V转5V时效率高达95%
- 宽输入电压：4.5V至30V
- 最大输出电流2.5A
- 典型关断电流低至3μA
- 软启动时间可调
- 固定570kHz开关频率
- 使用低ESR陶瓷输出电容时稳定
- 带外部补偿的峰值电流模式
- 轻载条件下采用PFM模式
- 0.8V电压基准，精度±2%
- 热关断
- 逐周期电流限制保护
- 带打嗝模式的过流保护
- SOP8封装
应用领域
- 真空机器人
- 智能家居应用
- 打印机
- 消费类应用：电视和机顶盒
- 通用5V、12V、24V DC/DC电源总线供电
