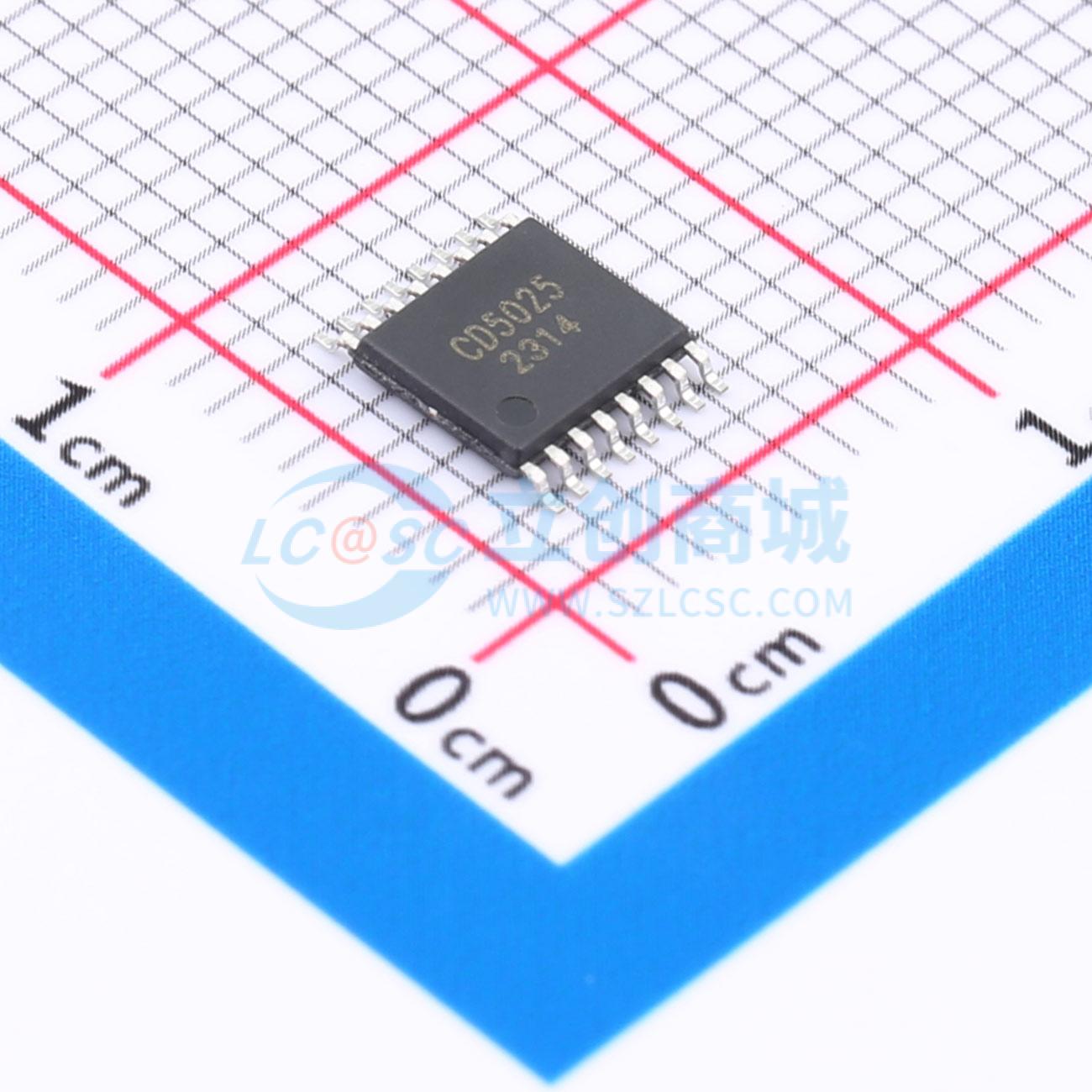

CD5025ITS
有源钳bit PWM控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CD5025是一款利用有源钳位/复位技术实现电源转换的电压型PWM控制器。具有3A复合主栅极驱动器、可编程线路欠压锁定、可调双模式过流保护、可编程主驱动和钳位输出重叠时间或死区时间、电压x第二最大占空比钳位、可编程软启动、电流前沿消隐、单电阻可编程振荡器、振荡器同步功能、5V参考基准电压、过热保护等功能。封装形式包括TSSOP16和WSON16。
- 品牌名称
- CYT(长运通)
- 商品型号
- CD5025ITS
- 商品编号
- C7502978
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.275克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | - | |
| 工作电压 | 13V~100V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 220kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | - | |
| 拓扑结构 | - | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | - | |
| 输出类型 | - |
商品概述
CD5025 PWM控制器是一款利用有源钳位/复位技术实现电源转换的电压型PWM控制器。与传统的锁存绕组或RDC钳位/复位技术相比，采用有源钳位技术可以实现更高的效率和更高的功率密度。 该芯片提供了两个控制输出，主电源开关控制（OUT_A）和有源钳位开关控制（OUT_B）。两个内部复合栅极驱动器可同时并联MOS和双极型器件，提供出色的栅极驱动特性。
商品特性
- 内部启动偏置稳压器3A复合主栅极驱动器
- 可编程线路欠压锁定（UVLO）
- 具有可调节的迟滞
- 前馈电压模式控制
- 可调双模式过流保护
- 可编程主驱动和钳位输出重叠时间或死区时间电压
- 第二最大占空比钳位
- 可编程软启动
- 电流前沿消隐
- 单电阻可编程振荡器
- 振荡器同步功能
- 5V参考基准电压
- 过热保护
- 封装形式：TSSOP16、WSON16
应用领域
- DC/DC电源
