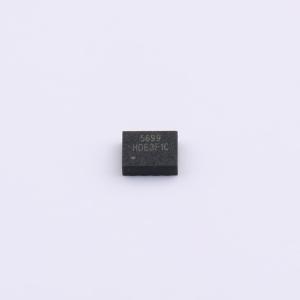

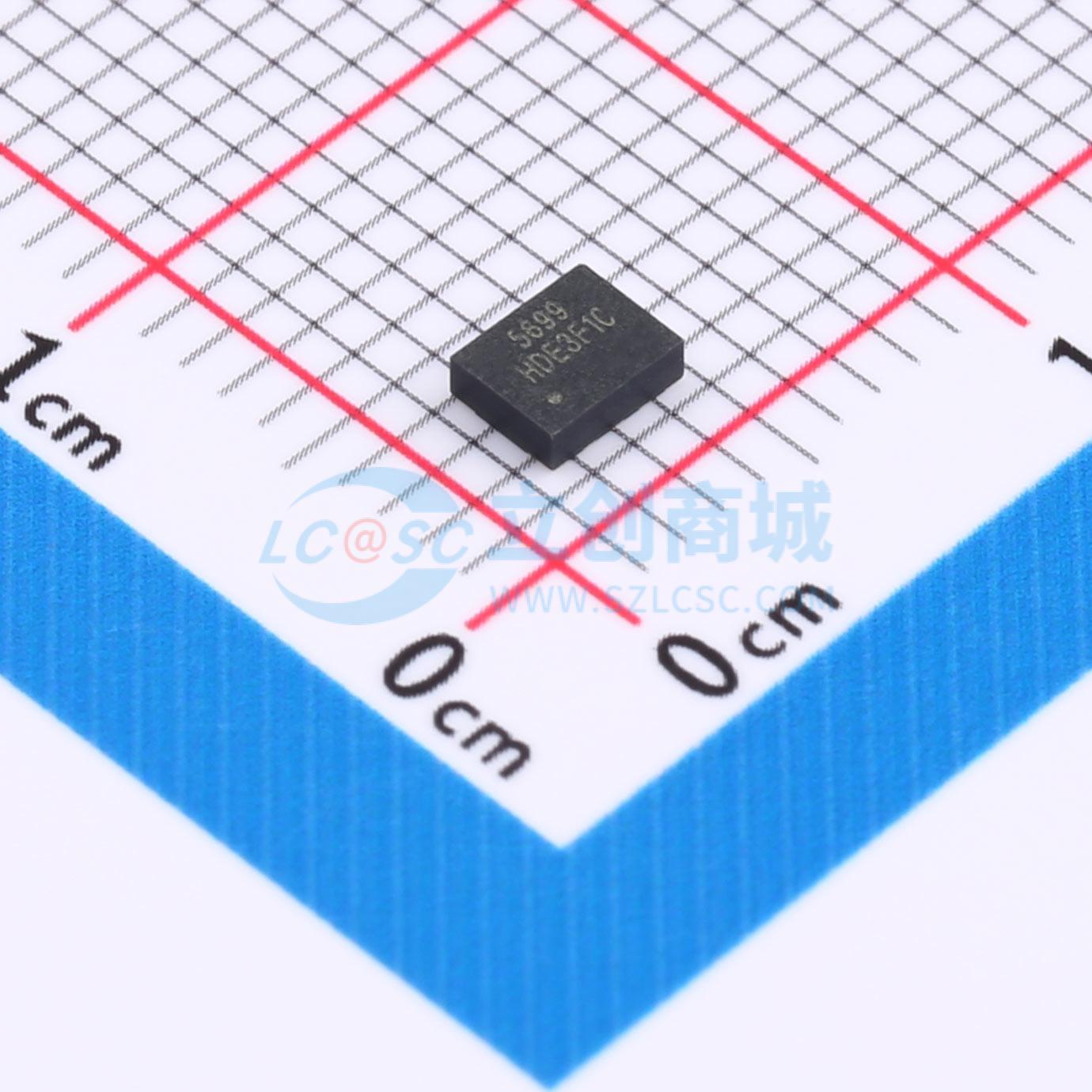

INS5699C
低功耗、高精度RTC实时时钟芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- INS5699C是一款低功耗实时时钟芯片，内置32.768KHz晶振、高精度温度传感器以及温度补偿电路，自动调整时钟精度。支持日历（年，月，日，时，分，秒）和时钟计时等多种功能。采用贴片3225封装，适用于便携式终端及其他小型电子仪器等。内置温补晶振：32.768KHz 高精度：±3.4ppm @ -40℃ ~ +85℃ 低功耗：1.0uA（typ.） 闰年自动调整功能 自动后备电池切换功能 定时输出功能，周期可设置
- 品牌名称
- DAPU(大普通信)
- 商品型号
- INS5699C
- 商品编号
- C7503002
- 商品封装
- SMD3225
- 包装方式
- 编带
- 商品毛重
- 0.084433克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 实时时钟(RTC) | |
| 接口类型 | I2C | |
| 晶振类型 | 内置 | |
| 闹钟输出 | 有 | |
| 工作电流 | 1uA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.6V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 可编程时钟输出；备份电源管理与电池充电；电池低压检测；温度补偿；周期性中断输出；片内SRAM/NVRAM；告警功能；倒数计时器 |
商品概述
INS5699C是一款低功耗、高精度实时时钟芯片，内置32.768kHz晶振、高精度温度传感器以及温度补偿电路，可自动调整时钟精度。该芯片具备I²C通信接口，支持日历（年、月、日、时、分、秒）和时钟计时等多种功能。
商品特性
- 低功耗：1.0uA（典型值）
- 超高稳定度：±3.4ppm @ -40℃ ~ +85℃
- 内置晶体：32.768kHz
- 内置温度传感器
- 通信接口类型：I²C总线接口
- 电压输入范围：1.6V ~ 5.5V
- 温度范围：-40℃ ~ +85℃
- 闰年自动调整功能
- 自动后备电池切换功能
- 定时输出功能，周期可设置
- 封装尺寸：3.2mm × 2.5mm × 1.0mm
应用领域
- 三表
- 便携式终端
- 小型电子仪器
