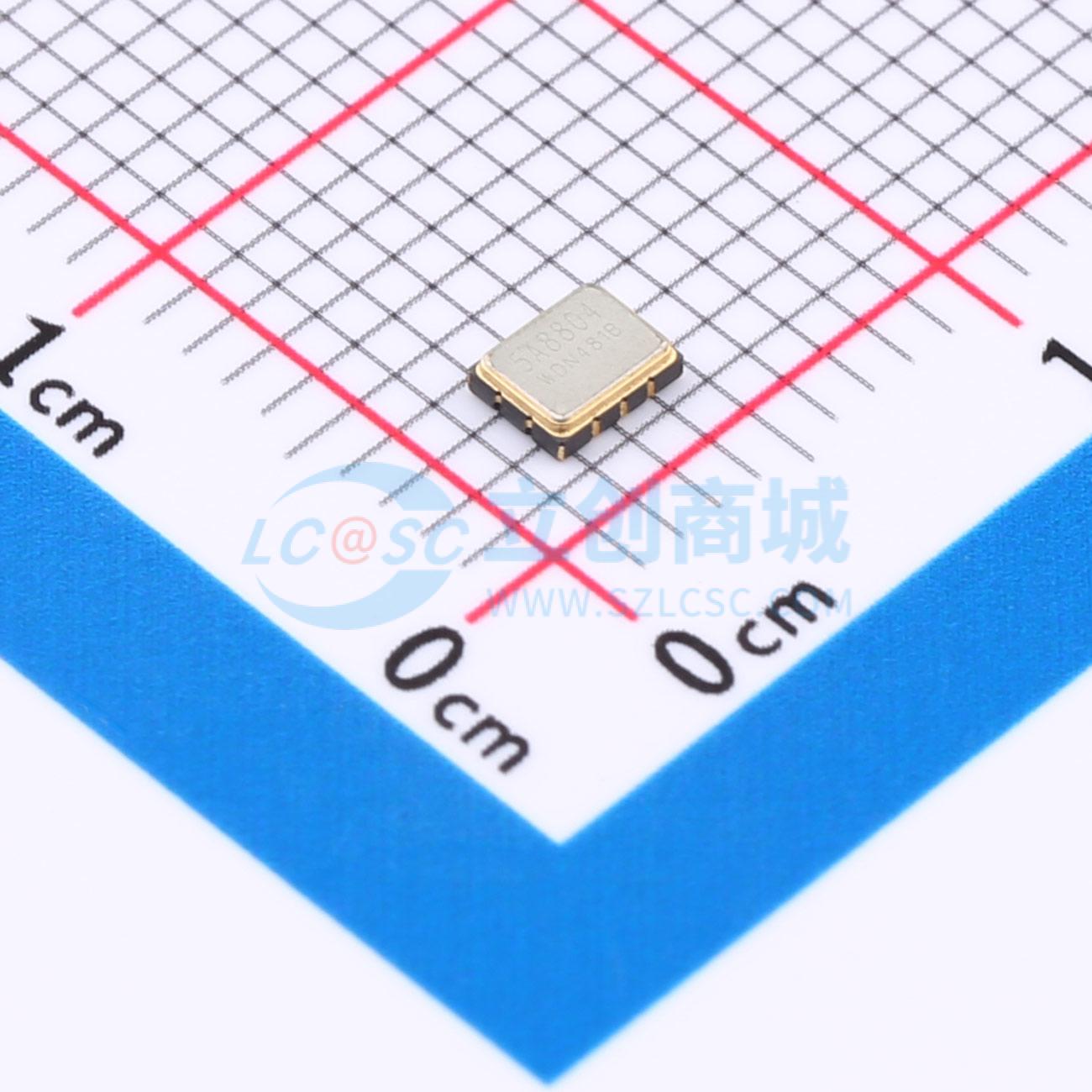

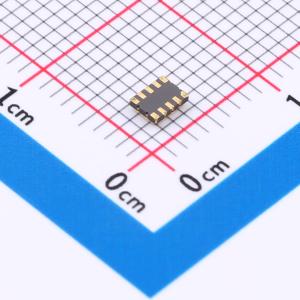

INS5A8804
汽车高精度I²C实时时钟
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- INS5A8804是一款高精度、低功耗。它内部集成了32.768KHz晶振，温度传感器和补偿电路来实现全温区高精度。它可以提供日历（年、月、日、时、分、秒），可配置时钟输出、定时器唤醒等功能。INS5A8804采用LGA3225封装、高度仅0.9mm，符合AEC-Q100车规，适用于各种车载相关应用。内置温补晶振：32.768KHz 高精度：±5.0ppm @ -40℃ ~ +90℃ ±20ppm @ +90℃ ~ +105℃ 低功耗：1.8uA（typ.） 内置温度传感器 支持SubSEC 1/16s 闰年自动调整功能 自动后备电池切换功能 定时输出功能，周期可设置
- 品牌名称
- DAPU(大普通信)
- 商品型号
- INS5A8804
- 商品编号
- C7503004
- 商品封装
- SMD3225
- 包装方式
- 编带
- 商品毛重
- 0.3424克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 实时时钟(RTC) | |
| 接口类型 | I2C | |
| 晶振类型 | 内置 | |
| 闹钟输出 | 有 | |
| 工作电流 | 1.8uA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.6V~5.5V | |
| 静态电流(Iq) | 1.75uA | |
| 工作温度 | -40℃~+105℃ | |
| 功能特性 | 时间戳功能；可编程时钟输出；温度补偿 |
商品概述
INS5A8804是一款高精度、低功耗的I²C总线接口实时时钟。它内置一个32.768KHz TCXO。高精度温度传感器和温度补偿电路确保了高时钟精度。它支持日历（年、月、日、时、分、秒）、时钟和定时器等功能。其SMD3225封装厚度仅为0.9mm，且符合AEC-Q100标准，适用于汽车应用。
商品特性
- 低电流消耗：典型值1.8uA
- 高稳定性：在-40°C ~ +90°C范围内为±5ppm，在+90°C ~ +105°C范围内为±20ppm
- 内置TCXO：32.768KHz
- 内置温度传感器
- 通信接口：I²C总线
- 电源电压范围：1.6V ~ 5.5V
- 工作温度范围：-40°C ~ +105°C
- 闰年自动校正
- 时间戳触发功能
- 具有可调周期的定时器输出功能
- 封装尺寸：3.2mm × 2.5mm × 0.9mm
- 符合AEC-Q100标准
- 符合RoHS2.0和REACH标准
