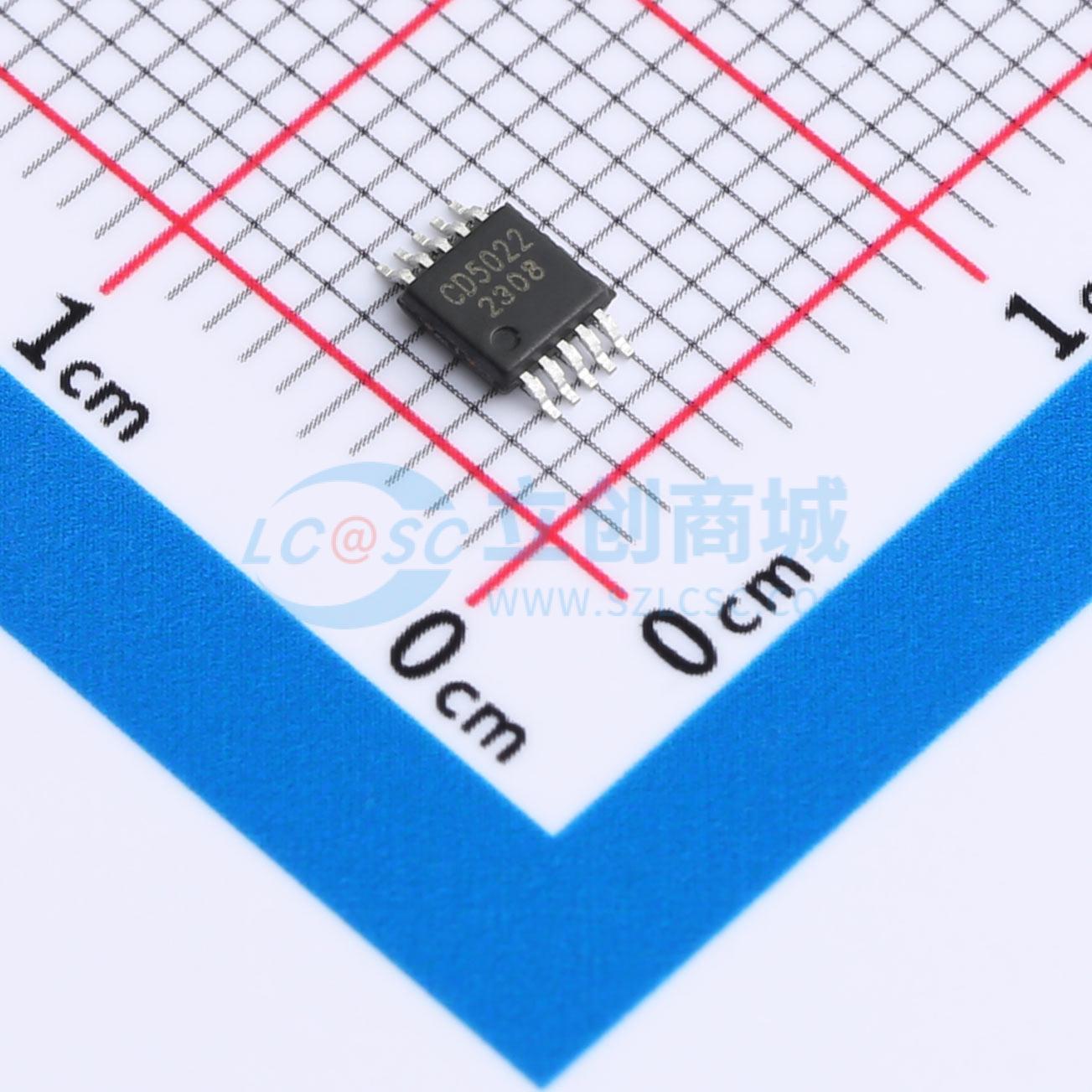

温馨提醒：图片仅供参考，商品以实物为准
CD5022IVS
高压低侧N沟道MOSFET控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CD5022是一款适用于Boost和SEPIC稳压器的高压、低侧、N沟道MOSFET控制器。该器件包含实施单端主要拓扑所需的全部特性,包括内部60V启动稳压器、峰值电流为1A的N沟道MOSFET栅极驱动器、电流模式控制、可编程UVLO滞回、逐周期电流限制、斜率补偿、软启动、外部同步功能和热关断。输入电压范围为6V至60V,振荡器频率范围高达2.2MHz。
- 品牌名称
- CYT(长运通)
- 商品型号
- CD5022IVS
- 商品编号
- C7502986
- 商品封装
- VSSOP-10
- 包装方式
- 编带
- 商品毛重
- 0.0865克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 6V~60V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 200kHz~700kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | SEPIC；升压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | - |
商品概述
CD5022 器件是一款适用于Boost和SEPIC稳压器的高压、低侧、N沟道MOSFET 控制器。该器件包含实施单端主要拓扑所需的全部特性。输出电压调节基于电流模式控制，这不仅简化了环路补偿的设计，同时还能够提供固有输入电压前馈。 CD5022 包含一个启动稳压器，该稳压器能够在6V至60V的宽输入范围内工作。PWM 控制器专为高速性能而设计，包含一个振荡器，振荡器频率范围高达 2.2MHz ，总传播延迟低于100ns。其它功能还包括误差放大器、精密基准、线路欠压锁定、逐周期电流限制、斜率补偿、软启动、外部同步功能和热关断。
商品特性
- 内部60V启动稳压器
- 峰值电流为1A的N沟道MOSFET栅极驱动器
- VIN范围：6V至60V（启动后，最低可以在3V下工作）
- 占空比限值 90%
- 可编程UVLO滞回
- 逐周期电流限制
- 外部器件可同步（交流耦合）
- 单个电阻振荡器频率设置
- 斜率补偿
- 可调节软启动
- 封装形式：VSSOP10
应用领域
- 升压转换器/SEPIC转换器
