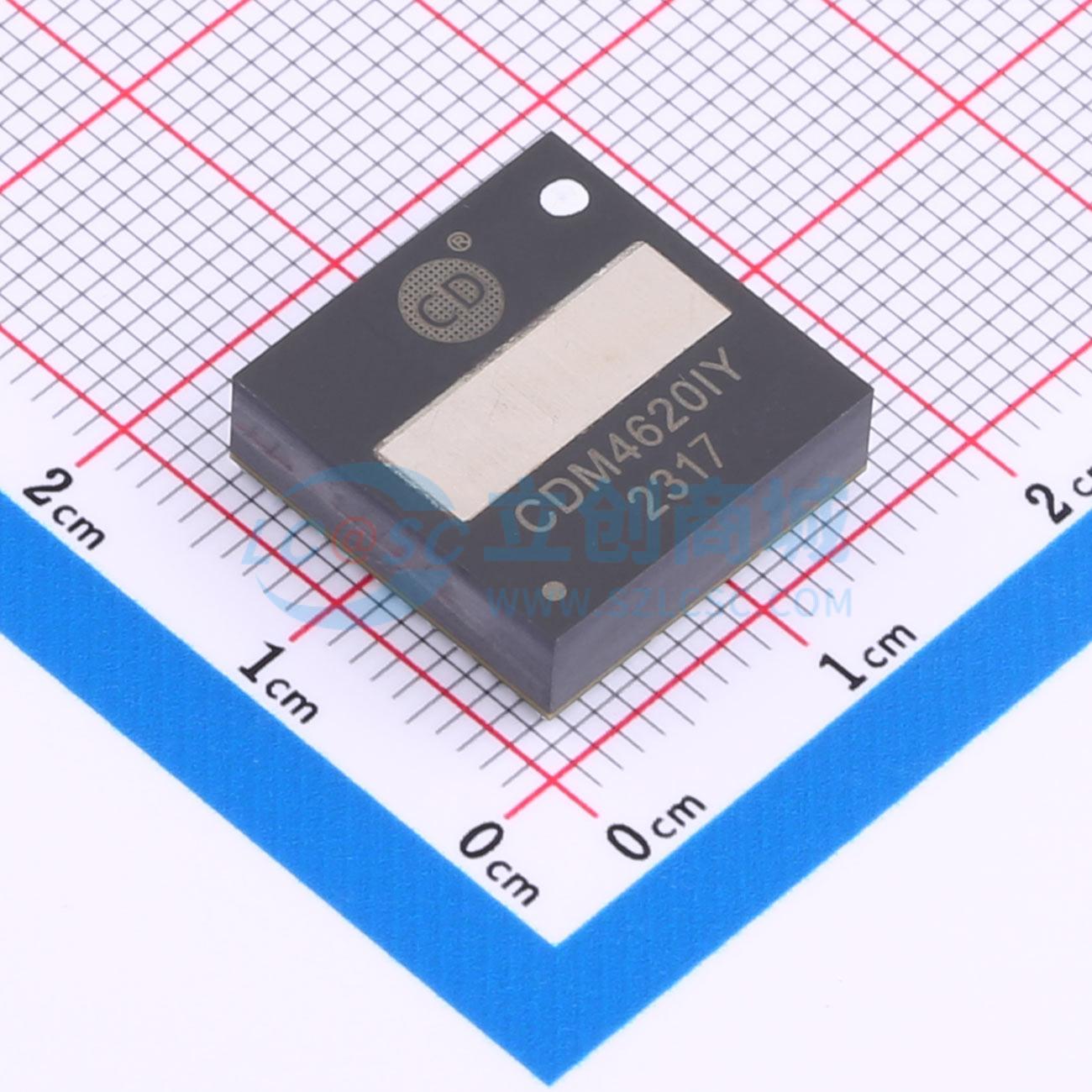

CDM4620IY

DC/DC微模块稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 双通道13A最大26A CDM4620是一款独立双通道13A或单通道26A输出的降压式DC/DC微模块稳压器。模块内置开关控制器、功率FET、电感器和配套元件，外部仅需少量滤波/保持电容器及电阻即可构成完整的降压式双路输出DC/DC稳压器。模块输入电压范围4.5V～16V，通过一个外置取样电阻可在0.6V～5.5V范围设置输出电压。
品牌名称: CYT(长运通)
商品型号: CDM4620IY
商品编号: C7502991
商品封装: BGA-144
包装方式: 托盘
商品毛重: 4.1克(g)

商品参数

商品概述

CDM4620是一款独立双通道13A或单通道26A输出的降压式DC/DC微模块稳压器。模块内置开关控制器、功率FET、电感器和配套元件，外部仅需少量滤波/保持电容器及电阻即可构成完整的降压式双路输出DC/DC稳压器。模块输入电压范围4.5V～16V，通过一个外置取样电阻可在0.6V～5.5V范围设置输出电压。模块支持外部频率同步、多相串并联、突发模式和输出电压跟踪及排序操作。模块具有一个内置的温度检测二极管以提供温度监测功能。故障保护功能包括过压和过流保护。

商品特性

独立双通道输出
双通道13A或单通道26A输出
宽输入电压范围：4.5V～16V
输出电压范围：0.6V～5.5V
±1.0%的反馈电压基准
差分遥测放大器
电流模式控制/快速瞬态响应
可调开关频率
过流折返式保护
多相均流并联应用频率同步内部温度检测二极管输出
可选择突发模式操作
软启动/电压跟踪
输出过压保护

应用领域

工业设备、存储和ATCA卡
通信及计算机技术处理器、ASIC和FPGA内核电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	2
	工作电压(Vin)	4.5V~16V
	输出电压精度	±1%
	输出电压(Vout)	600mV~5.5V
	输出电流(最大值)	26A

	属性	参数值
	开关频率	400kHz
	纹波噪声	30mVp-p
	特性	过压保护；过流保护
	长度	15mm
	宽度	15mm
	高度	5.01mm
	工作温度	-40℃~+125℃
