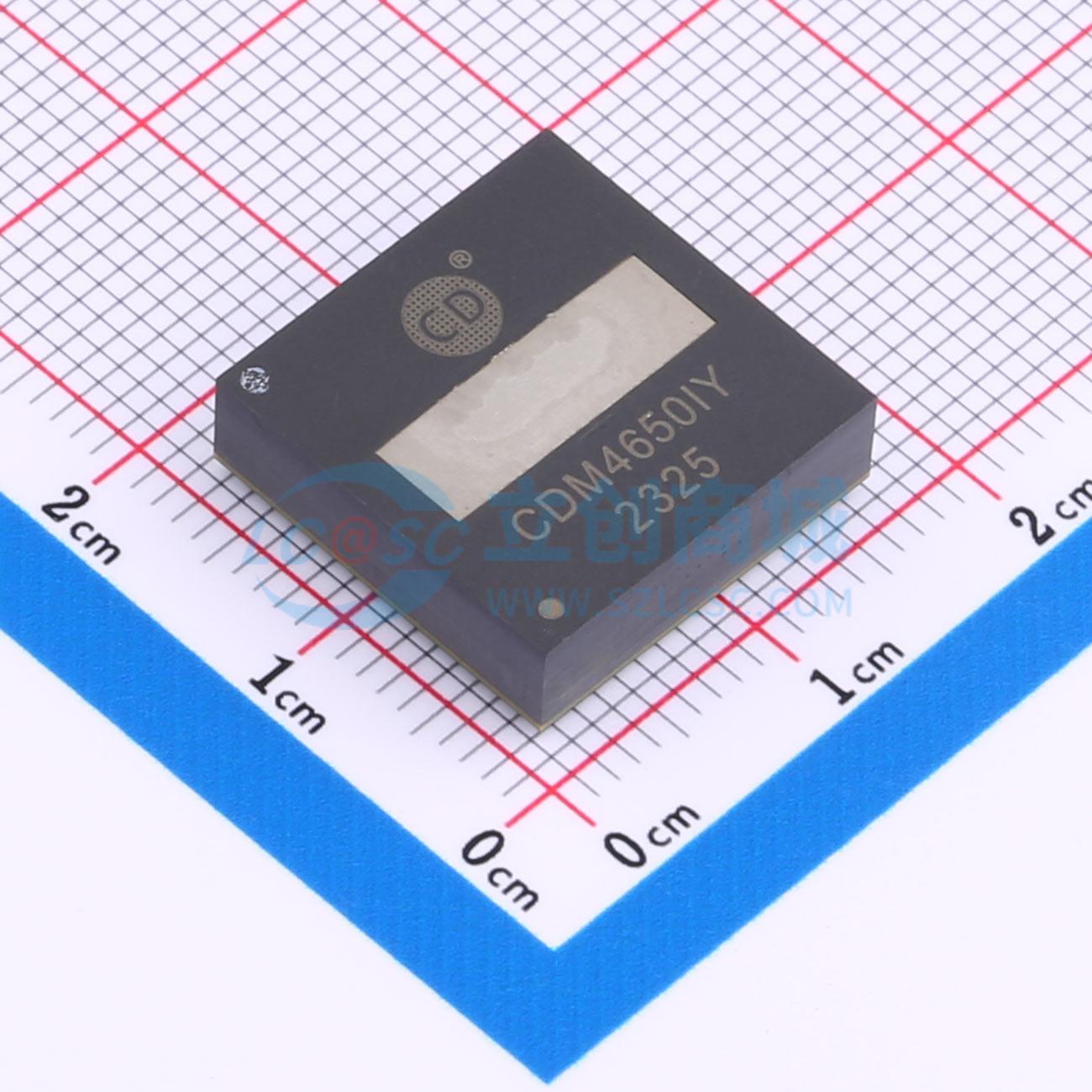

温馨提醒：图片仅供参考，商品以实物为准
CDM4650IY
DC/DC微模块稳压器
- 描述
- 双通道25A最大50A CDM4650是一款独立双通道25A或单通道50A输出的降压式DC/DC微模块稳压器。 模块内置开关控制器、功率FET、电感器和配套元件，外部仅需少量滤波/保持电容器及电阻即可构成完整的降压式双路输出DC/DC稳压器。 模块输入电压范围4.5V~15V，通过一个外置取样电阻可在0.6V~1.8V范围设置输出电压。
- 品牌名称
- CYT(长运通)
- 商品型号
- CDM4650IY
- 商品编号
- C7502992
- 商品封装
- BGA-144(16x16)
- 包装方式
- 托盘
- 商品毛重
- 4.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 功能类型 | 降压型 | |
| 输出通道数 | 2 | |
| 工作电压(Vin) | 4.5V~15V | |
| 输出电压(Vout) | 600mV~5.5V | |
| 输出电流(最大值) | 50A | |
| 开关频率 | 400kHz |
| 属性 | 参数值 | |
|---|---|---|
| 纹波噪声 | 50mVp-p | |
| 特性 | 过压保护；过流保护 | |
| 长度 | 16mm | |
| 宽度 | 16mm | |
| 高度 | 5.01mm | |
| 工作温度 | -40℃~+125℃ |
商品概述
CDM4650是一款独立双通道25A或单通道50A输出的降压式DC/DC微模块稳压器。 模块内置开关控制器、功率FET、电感器和配套元件，外部仅需少量滤波/保持电容器及电阻即可构成完整的降压式双路输出DC/DC稳压器。 模块输入电压范围4.5V~15V，通过一个外置取样电阻可在0.6V~1.8V范围设置输出电压。 模块支持外部频率同步、多相串并联、突发模式和输出电压跟踪及排序操作。 模块具有一个内置的温度检测二极管以提供温度监测功能。故障保护功能包括输出过压和过流保护。 CDM4650的引脚与CDM4620、CDM4630、CDM4628A相兼容。
商品特性
- 独立双通道25A或单通道50A输出
- 输入电压范围：4.5V~15V
- 输出电压范围：0.6V~1.8V
- 差分遥测放大器
- 电流模式控制/快速瞬态响应
- 可调开关频率
- 过流折返式保护
- 频率同步
- 内部温度检测二极管
- 输出可选的突发模式操作
- 软启动/电压跟踪
- 输出过压保护
应用领域
- 工业设备
- 存储和ATCA卡
- 通信及计算机技术
- 处理器、ASIC和FPGA内核电源
