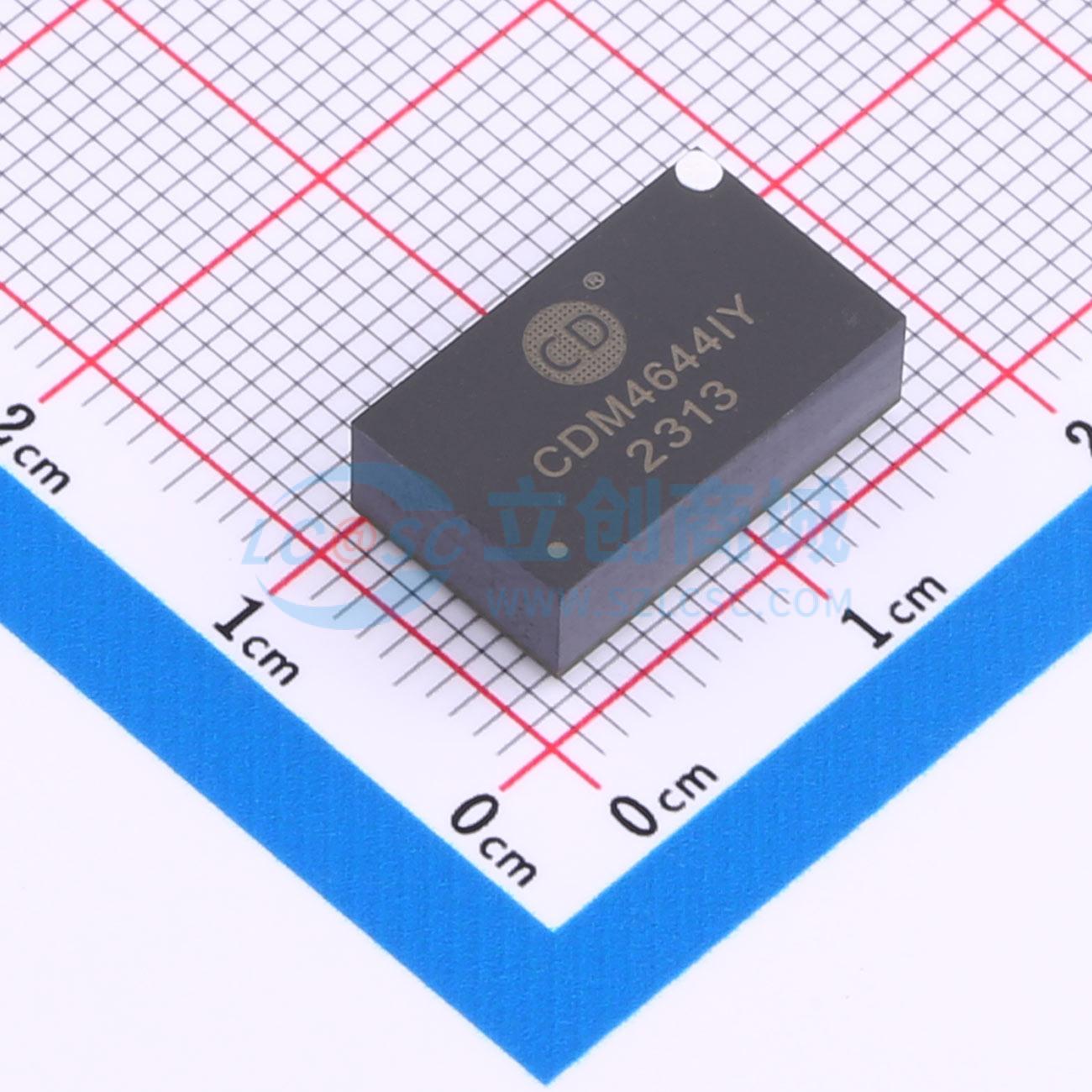

CDM4644IY
降压型 4V~14V 600mV~5.5V 16A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 四通道4A最大16A
- 品牌名称
- CYT(长运通)
- 商品型号
- CDM4644IY
- 商品编号
- C7502990
- 商品封装
- BGA-77
- 包装方式
- 托盘
- 商品毛重
- 2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 功能类型 | 降压型 | |
| 输出通道数 | 4 | |
| 工作电压(Vin) | 4V~14V | |
| 输出电压精度 | ±1.5% | |
| 输出电压(Vout) | 600mV~5.5V | |
| 输出电流(最大值) | 16A |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | 1MHz | |
| 纹波噪声 | 20mVp-p | |
| 特性 | 过压保护；过流保护；过热保护 | |
| 长度 | 15mm | |
| 宽度 | 9mm | |
| 高度 | 5.01mm | |
| 工作温度 | -40℃~+125℃ |
商品概述
CDM4644是一款独立四通道4A降压型DC/DC微模块电源。可多路输出或者并联阵列输出，最大可输出16A电流。 模块内置开关控制器、功率FET、电感器、高精度上分压电阻（0.1%）和配套元件，外部仅需少量滤波/保持电容器及电阻即可构成完整的降压式四路输出DC/DC稳压器。 模块输入电压范围4V～14V，通过一个外置取样电阻可在0.6V～5.5V范围设置输出电压。 模块支持外部频率同步、连续/非连续模式和输出电压跟踪排序操作。模块具有内置温度监测、过温、过压和过流保护功能。
商品特性
- 四通道4A降压型微模块
- 宽输入电压范围：4V～14V、外部偏置供电可低至2.4V
- 输出电压范围：0.6V～5.5V
- 每通道额定4A输出、峰值5A
- 无散热器条件下允许高达5.5W功耗（TA = 60°C，200LFM）
- ±1.5%的总输出电压调整率
- 电流模式控制实现快速瞬态响应
- 可多路并联实现大输出电流
- 输出电压跟踪
- 内外部温度检测同步二极管输出
- 过压、过流、过温保护
应用领域
- 多轨负载点调节FPGA、DSP和ASIC应用
