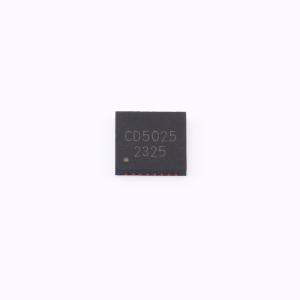

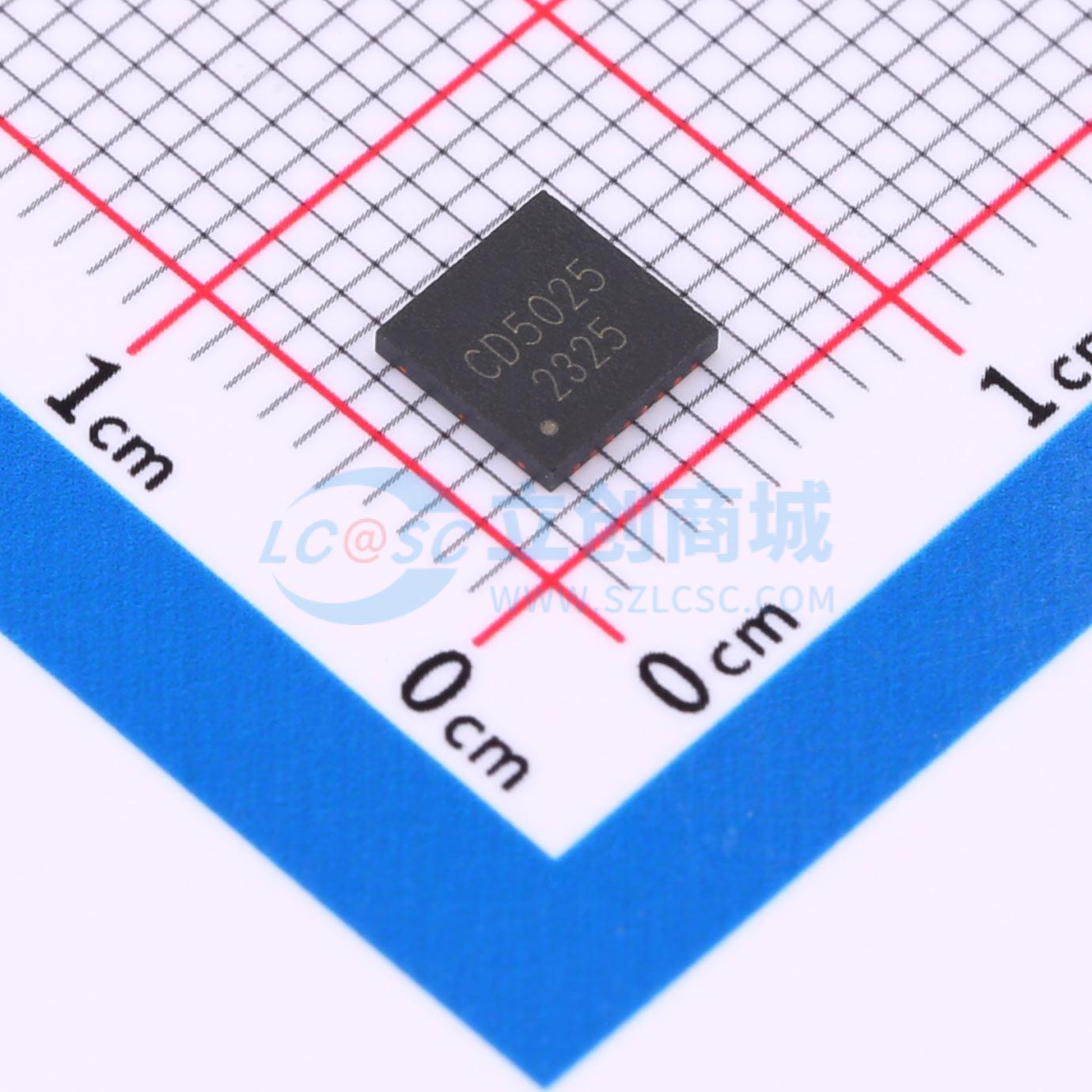

CD5025IWS55
CD5025IWS55
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 有源钳位电压模式PWM控制器；利用有源钳位/复位技术实现电源转换的电压型控制器
- 品牌名称
- CYT(长运通)
- 商品型号
- CD5025IWS55
- 商品编号
- C7502979
- 商品封装
- WSON-10(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.115克(g)
商品参数
参数完善中
商品概述
CD5025 PWM控制器是一款利用有源钳位/复位技术实现电源转换的电压型PWM控制器。与传统的锁存绕组或RDC钳位/复位技术相比，采用有源钳位技术可以实现更高的效率和更高的功率密度。 该芯片提供了两个控制输出，主电源开关控制（OUT_A）和有源钳位开关控制（OUT_B）。两个内部复合栅极驱动器可同时并联MOS和双极型器件，提供出色的栅极驱动特性。
商品特性
- 内部启动偏置稳压器3A复合主栅极驱动器
- 可编程线路欠压锁定（UVLO）
- 具有可调节的迟滞
- 前馈电压模式控制
- 可调双模式过流保护
- 可编程主驱动和钳位输出重叠时间或死区时间电压
- 第二最大占空比钳位
- 可编程软启动
- 电流前沿消隐
- 单电阻可编程振荡器
- 振荡器同步功能
- 5V参考基准电压
- 过热保护
- 封装形式：TSSOP16、WSON16
应用领域
- DC/DC电源
