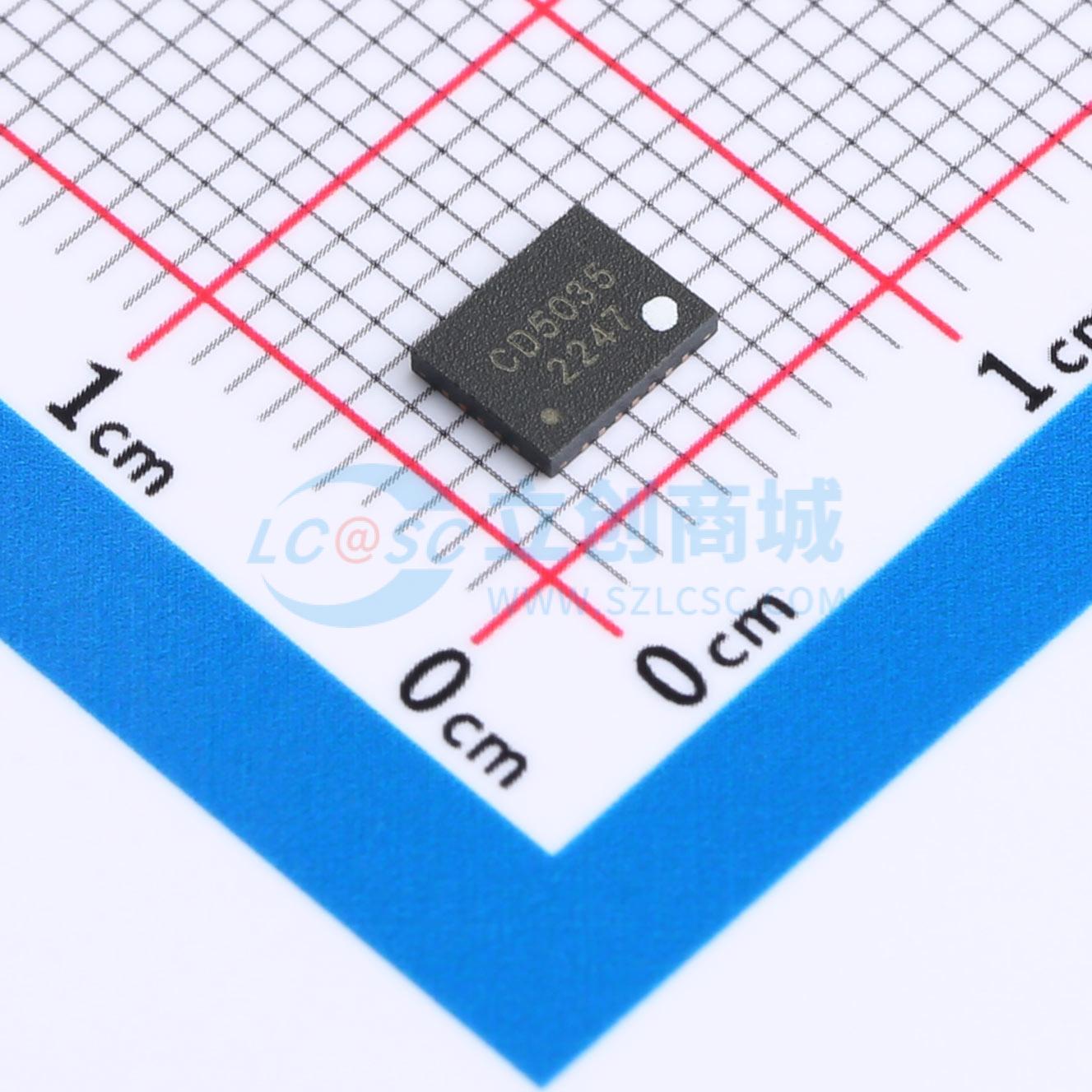

CD5035IWQ54
105V 2A半桥栅极驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CD5035是一款105V,2A半桥PWM控制器,适用于半桥拓扑功率转换。它具有高压启动稳压器、可编程输入欠压锁定（UVLO）、过压保护（OVP）、热关断保护等功能。振荡器可编程至2MHz,支持外部时钟同步。提供逐周期电流限制和可调打嗝式过流保护。
- 品牌名称
- CYT(长运通)
- 商品型号
- CD5035IWQ54
- 商品编号
- C7502981
- 商品封装
- WQFN-24(2.6x3.6)
- 包装方式
- 编带
- 商品毛重
- 0.099克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | - | |
| 工作电压 | 13V~105V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 200kHz；500kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 2 | |
| 拓扑结构 | 半桥式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
CD5035半桥PWM控制器是一款半桥拓扑功率转换的PWM控制器，最高工作电压105V。高端和低端栅极驱动器均具有2A的峰值带载能力。内部包括启动调节器，以及可编程输入欠压锁定（UVLO）和过压保护（OVP）功能。可使用单个电阻器对振荡器进行编程以提高频率到2MHz也可以与外部时钟进行同步。电流检测输入和可编程定时器提供逐周期电流限制和可调打嗝式过流保护。
商品特性
- 105V，2A半桥栅极驱动器可编程延迟
- 高压启动稳压器
- 电压模式控制
- 电阻编程，2MHZ功能的振荡器
- 振荡器同步
- 可编程输入欠压锁定
- 输入过压保护
- 热关断保护
- 可调软启动逐周期过流保护
- 多功能双模式过流保护
- 直接光耦合器接口
- 封装形式：HTSSOP20、WQFN24
应用领域
- DC/DC电源
