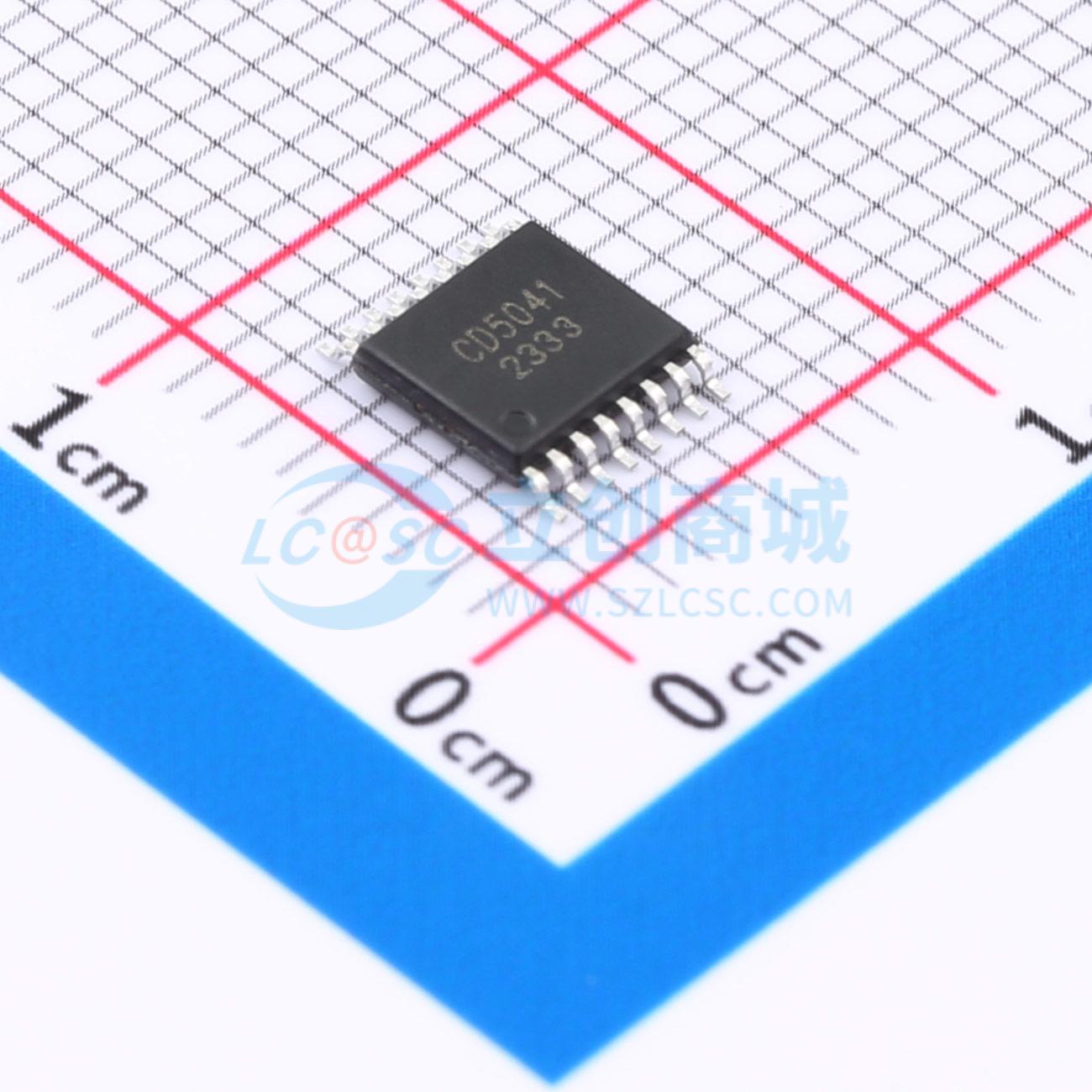

温馨提醒：图片仅供参考，商品以实物为准
CD5041ITS
推挽式PWM控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CD5041是一款级联PWM控制器,适用于电流馈送或电压馈送推挽或桥式功率转换器。它包含内部启动偏置调节器、可编程线路欠压锁定、电流控制模式、内部误差放大器、逐周期过流保护、前沿消隐、内置1.5A推挽式栅极驱动器、可编程软启动等功能。
- 品牌名称
- CYT(长运通)
- 商品型号
- CD5041ITS
- 商品编号
- C7502983
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.246克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | - | |
| 工作电压 | 15V~90V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 200kHz；600kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | - | |
| 拓扑结构 | 推挽式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
CD5041级联PWM控制器包含实现电流馈送或电压馈送推挽或桥式功率转换器所需的所有功能。这些“级联”拓扑非常适合多输出和更高功率的应用。CD5041的四个控制输出包括：降压级控制（HD和LD）和推挽控制输出（PUSH和PULL）。 推挽输出在降压级开关频率的一半时以标称占空比的50%驱动，并且可以配置为重叠时间（对于电流馈电时间应用）或双向断开时间（对于电压互感器）。
商品特性
- 内部启动偏置调节器
- 具有可调迟滞的可编程线路欠压锁定
- 电流控制模式
- 具有参考的内部误差放大器
- 逐周期过流保护
- 前沿消隐
- 可编程推挽重叠或死区时间
- 内置1.5A推挽式栅极驱动器
- 可编程软启动
- 具有同步功能的可编程振荡器热关断保护
- 精确基准电压
- 封装形式：TSSOP16、WSON16
应用领域
- DC/DC模块电源
- 多路输出电源转换器
- +42V汽车系统
