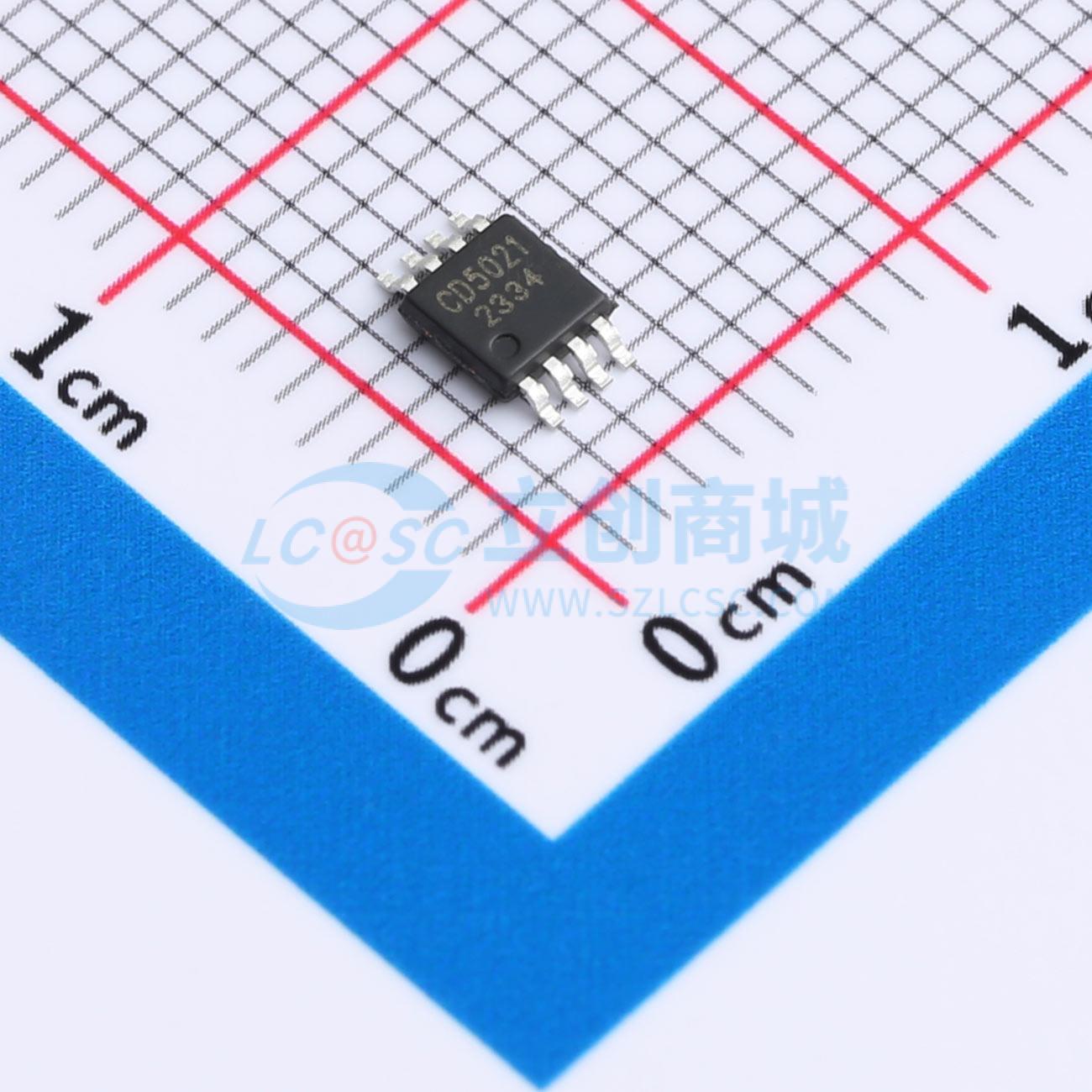

温馨提醒：图片仅供参考，商品以实物为准
CD5021IVS
电流型PWM控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CD5021是一款超低启动电流的离线式脉宽调制(PWM)控制器,适用于单端反激/正激电源转换器。它具有跳周期模式、单电阻可编辑振荡器、集成0.7A峰值电流栅极驱动器、欠压锁定、逐周期电流限制、斜坡补偿、软启动和振荡器同步功能。
- 品牌名称
- CYT(长运通)
- 商品型号
- CD5021IVS
- 商品编号
- C7502985
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.075克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | - | |
| 工作电压 | 8V~30V | |
| 输出电压 | - | |
| 输出电流 | 700mA | |
| 开关频率 | 135kHz~165kHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 输出通道数 | 1 | |
| 拓扑结构 | 反激式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | - |
商品概述
CD5021离线式脉宽调制 (PWM) 控制器包含有实现采用电流模式控制的高效离线式单端反激/正激电源转换器所需的所有特性。 CD5021包含超低启动电流特性，可最大程度降低高压启动网络中的功耗。跳周期模式可降低轻负载条件下的功耗，从而实现节能应用。 CD5021包括欠压锁定、逐周期电流限制、断续模式过载保护、斜坡补偿、软启动和振荡器同步功能。该芯片能够通过单个电阻设定1MHz的振荡器，总传播延时小于100ns。
商品特性
- 超低启动电流
- 电流模式控制
- 跳周期模式，可降低待机功耗
- 单电阻可编辑振荡器
- 同步振荡器
- 可调软启动
- 集成0.7A峰值电流栅极驱动器
- 直接光耦合器接口
- 最大占空比限制85%
- 内置斜坡补偿
- 带滞后的欠压锁定 (UVLO) 保护
- 逐周期过流保护
- 针对持续过载保护的断续模式
- 电流前沿消隐
- 封装形式：VSSOP8
应用领域
- 断续导通模式(DCM)/连续导通模式(CCM)反激转换器
- 工业电源转换
- 智能电表和音频放大器的开关模式电源 (SMPS)
- 楼宇自动化和白色家电SMPS
- 隔离电信电源
