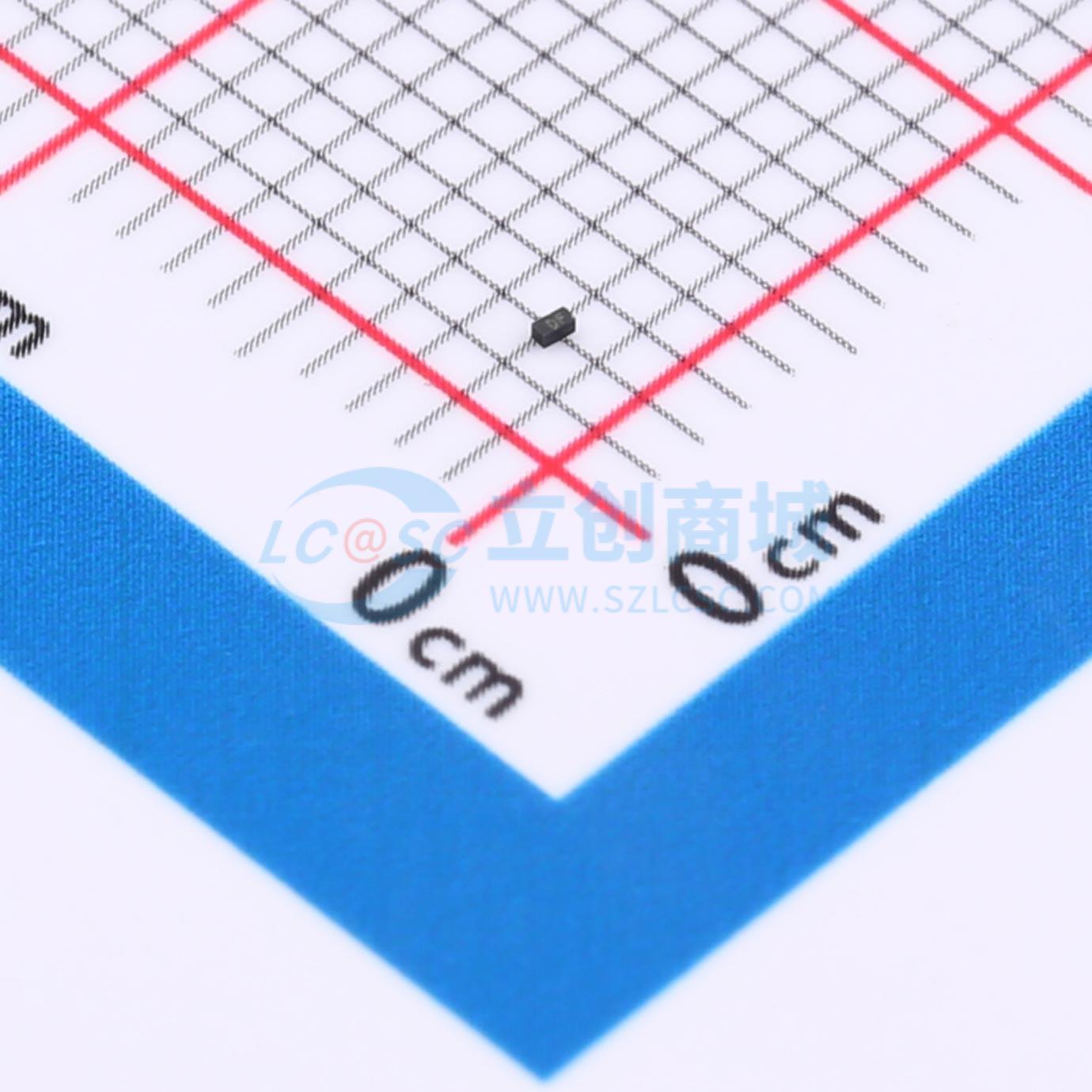

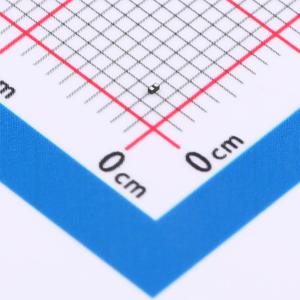

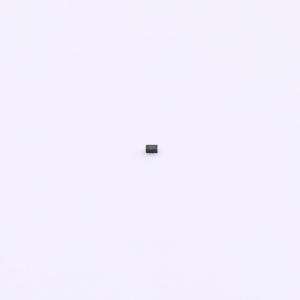

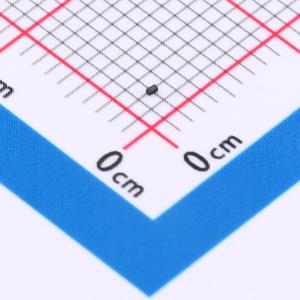

温馨提醒：图片仅供参考，商品以实物为准
PESDNC2XD5V5BHF
双向5.5V正常电容ESD保护器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Prisemi(芯导)
- 商品型号
- PESDNC2XD5V5BHF
- 商品编号
- C7502971
- 商品封装
- DFN0603-2L
- 包装方式
- 编带
- 商品毛重
- 0.007292克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5.5V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 13A@8/20us | |
| 峰值脉冲功率(Ppp) | 130W@8/20us | |
| 击穿电压(VBR) | 9V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 40pF |
商品概述
PESDNC2XD5V5BHF可保护敏感半导体元件，使其免受静电放电（ESD）及其他电压诱发的瞬态事件造成的损坏或故障影响。它们具有大截面积结，可传导高瞬态电流，具备适用于电路板级保护的理想电气特性，如快速响应时间、低工作电压。在不适合使用阵列的应用中，它为设计人员提供了保护单条单向线路的灵活性。
商品特性
- 每线130 W峰值脉冲功率（tP = 8 / 20 μs）
- DFN0603-2L封装
- 双向配置
- 低钳位电压
- 符合RoHS标准
- 数据线瞬态保护符合IEC 61000-4-2（ESD）± 30 kV（空气）、± 30 kV（接触）；IEC 61000-4-5（雷击）13A（8/20 μs）
应用领域
- 手机及配件
- 个人数字助理（PDA）
- 笔记本电脑、台式电脑和服务器
- 便携式仪器
- 无绳电话
- 数码相机
- 外设
