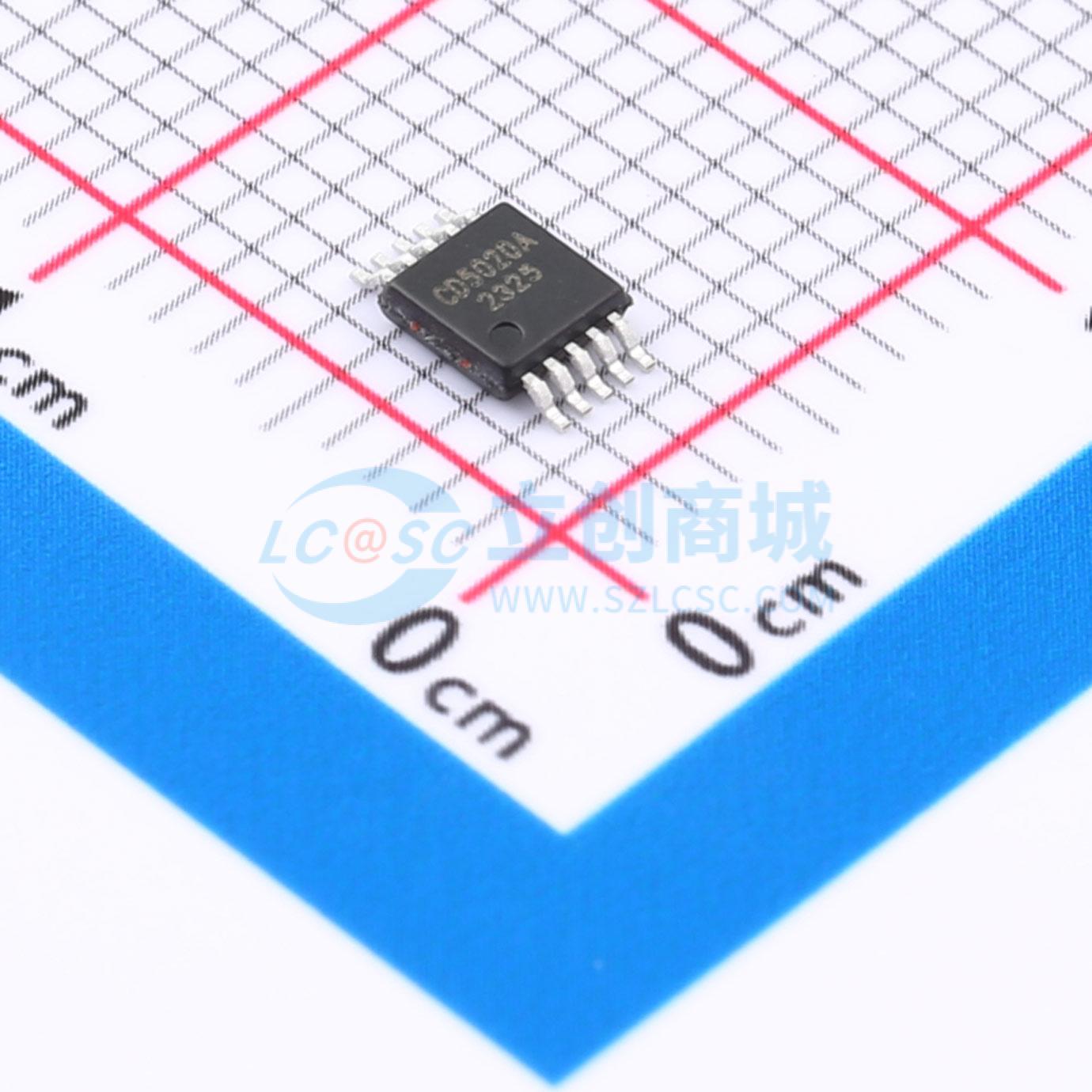

温馨提醒：图片仅供参考，商品以实物为准
CD5020AIVS
高压脉宽调制(PWM)控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CD5020A是一款高压脉宽调制(PWM)控制器,适用于单端拓扑电源输出转换。它包括高压启动调节器、误差放大器、高精度基准电压调节、可编程软启动、1A峰值驱动门电路、最大占空比限制80%、逐周期过电流保护、斜率补偿、可编程振荡器频率及同步功能、电流前沿消隐和过热保护功能。
- 品牌名称
- CYT(长运通)
- 商品型号
- CD5020AIVS
- 商品编号
- C7502972
- 商品封装
- VSSOP-10
- 包装方式
- 编带
- 商品毛重
- 0.247克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | - | |
| 工作电压 | 13V~90V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 210kHz；660kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | - | |
| 拓扑结构 | - | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | - | |
| 输出类型 | - |
商品概述
CD5020A 是一款高压脉宽调制(PWM)控制芯片，它可以实现绝大多数单端拓扑电源输出转换。电压调节是基于电流模式控制并且简化了环路补偿的设计。 CD5020A 包括一个高压启动调节器，可运行在一个范围最高可达100V的宽输入范围。该PWM芯片是专为高速振荡器设计的，频率范围最高1MHz，总传播延迟小于100ns。该芯片还包含误差放大器，高精度基准，欠压保护，逐周期过流保护，斜率补偿，软启动，振荡器同步能力和热保护功能。
商品特性
- 内置高压启动稳压器
- 误差信号放大器
- 高精度基准电压调节
- 可编程软启动
- 1A峰值驱动门电路
- 最大占空比限制80%
- 线下可编程的电压锁定与滞后可调节
- 逐周期过电流保护
- 斜率补偿
- 可编程振荡器频率及同步功能
- 电流前沿消隐
- 过热保护
- 封装形式：VSSOP10WSON10
应用领域
- DC/DC电源
