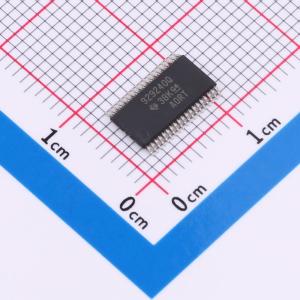

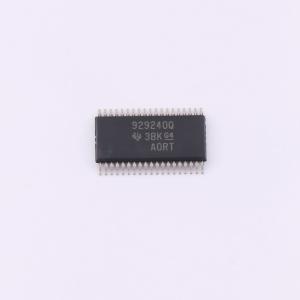

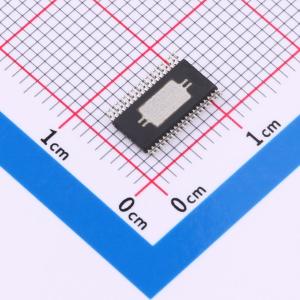

温馨提醒：图片仅供参考，商品以实物为准

TPS929240QDCPRQ1

24通道、汽车级、带FlexWire接口的高端 (O)LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 随着汽车照明对动画效果的需求不断增加，必须对LED进行独立控制。因此，具备数字接口的LED驱动器对于有效驱动像素控制照明应用至关重要。在外部照明中，多个灯具功能通常位于不同的PCB板上，通过板外电线相互连接。传统的单端接口难以满足严格的EMC要求。TPS929240 - Q1基于UART的FlexWire接口采用工业标准的CAN物理层，可轻松实现长距离板外通信，且不影响EMC。TPS929240 - Q1是一款24通道、40V高端LED驱动器，可控制8位输出电流和12位PWM占空比。该器件具备LED开路、接地短路和单颗LED短路诊断功能，可满足多项调节要求。可配置的看门狗在与MCU的连接中断时会自动设置故障安全状态，并且通过可编程EEPROM，TPS929240 - Q1能够灵活适应不同的应用场景。
品牌名称: TI(德州仪器)
商品型号: TPS929240QDCPRQ1
商品编号: C7498819
商品封装: HTSSOP-38
包装方式: 编带
商品毛重: 0.2196克(g)

商品参数

商品概述

随着汽车照明对动画效果的需求不断增加，必须对LED进行独立控制。因此，具备数字接口的LED驱动器对于有效驱动像素控制照明应用至关重要。在外部照明中，多个灯具功能通常位于不同的PCB板上，通过板外电线相互连接。传统的单端接口难以满足严格的EMC要求。TPS929240 - Q1基于UART的FlexWire接口采用工业标准的CAN物理层，可轻松实现长距离板外通信，且不影响EMC。 TPS929240 - Q1是一款24通道、40V高端LED驱动器，可控制8位输出电流和12位PWM占空比。该器件具备LED开路、接地短路和单颗LED短路诊断功能，可满足多项调节要求。可配置的看门狗在与MCU的连接中断时会自动设置故障安全状态，并且通过可编程EEPROM，TPS929240 - Q1能够灵活适应不同的应用场景。

商品特性

符合AEC - Q100汽车应用标准：– 温度等级1：环境温度TA为 - 40℃至 + 125℃
器件电源电压4.5V至40V
LED电源电压4V至36V
通过电阻可设置高达100mA的通道电流
2位全局、6位独立电流设置
在5mA至100mA范围内，高电流精度<±5%
在100mA时，低压降为750mV
12位独立PWM调光
可编程PWM频率高达20kHz
相移PWM调光
线性和指数调光方法
FlexWire™控制接口
高达1MHz的时钟频率
一条FlexWire总线最多可连接16个器件
一帧中最多可进行24字节的数据传输
5V LDO输出，为CAN收发器供电
诊断和保护功能：
可编程故障安全状态
LED开路检测
LED短路检测
单颗LED短路诊断
可编程低电源检测
用于故障指示的开漏ERR引脚
FlexWire接口的看门狗和CRC校验
用于引脚电压测量的8位ADC
过温保护

应用领域

汽车外部尾灯
汽车外部前照灯
汽车内部氛围灯
汽车仪表盘显示屏

数据手册PDF

放大查看下载PDF

优惠活动

9.9折

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交9单

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	4.5V~40V
	开关频率	20kHz
	通道数	24
	输出电压	4V~36V
	输出电流	100mA

	属性	参数值
	调光	PWM
	特性	过温保护(OTP)；过压保护(OVP)；短路保护(SCP)；欠压保护(UVP)
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置
	恒流精度	5%
