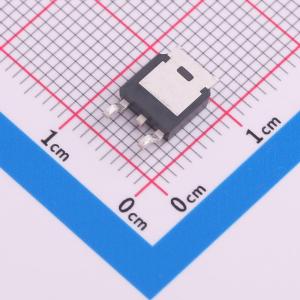

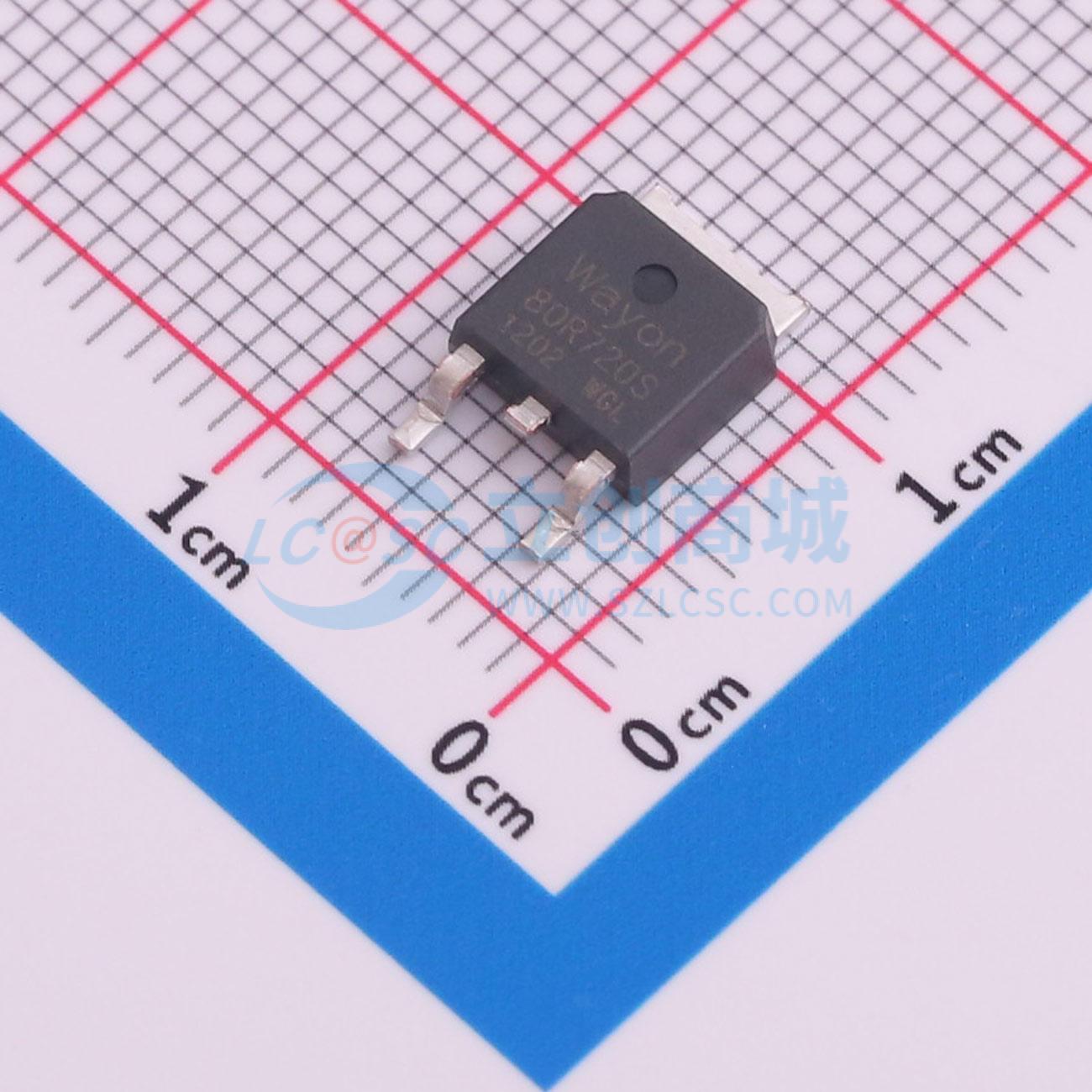

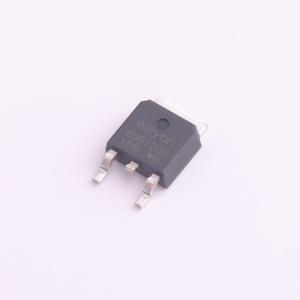

WMO80R720S
800V、0.68Ω超结功率MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- WMOSTM S 是新一代超结 MOSFET 系列产品，采用电荷平衡技术，具备极低的导通电阻和栅极电荷特性。WMOSTM S 适用于对功率密度和效率要求极高的应用场景。
- 品牌名称
- Wayon(上海维安)
- 商品型号
- WMO80R720S
- 商品编号
- C7498788
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.53364克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 800V | |
| 连续漏极电流(Id) | 7A | |
| 导通电阻(RDS(on)) | 680mΩ@10V,1A | |
| 耗散功率(Pd) | 31W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4.5V | |
| 栅极电荷量(Qg) | 16nC@10V | |
| 输入电容(Ciss) | 625pF@100V | |
| 反向传输电容(Crss) | 0.6pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 18pF |
商品概述
WMOS™ S 是新一代超结 MOSFET 系列，采用电荷平衡技术，实现极低的导通电阻和低栅极电荷性能。WMOS™ S 适用于要求卓越功率密度和出色效率的应用。
商品特性
- 最大结温下 VDS = 850 V
- 典型 RDS(on) = 0.27 Ω
- 100% 进行非钳位感性开关（UIS）测试
- 无铅镀层、无卤素
应用领域
- LED 照明
- 充电器
- 适配器
- 个人电脑
- 液晶电视
- 服务器
