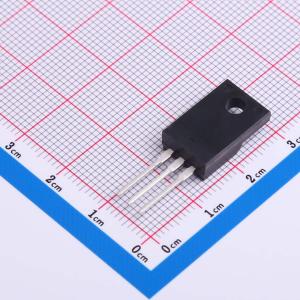

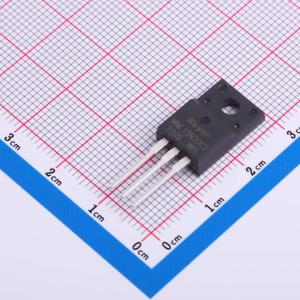

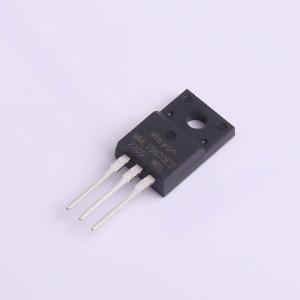

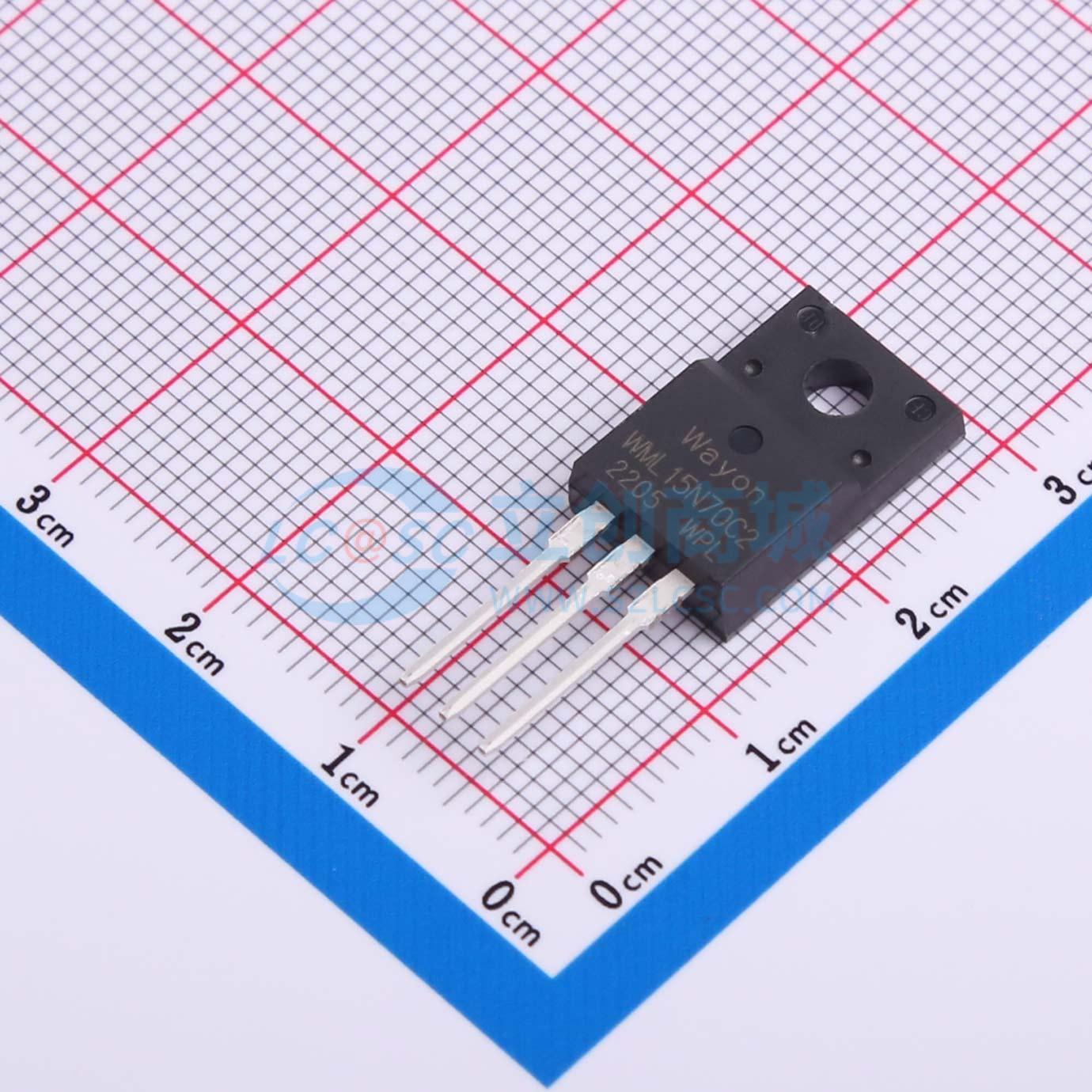

温馨提醒：图片仅供参考，商品以实物为准
WML15N70C2
WML15N70C2
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Wayon(上海维安)
- 商品型号
- WML15N70C2
- 商品编号
- C7498787
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 2.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 700V | |
| 连续漏极电流(Id) | 12A | |
| 导通电阻(RDS(on)) | 330mΩ@10V | |
| 耗散功率(Pd) | 31W | |
| 阈值电压(Vgs(th)) | 3.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 18.6nC | |
| 输入电容(Ciss) | 800pF | |
| 反向传输电容(Crss) | 3.1pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 32pF |
商品概述
WMOST™ C2是第二代超结MOSFET系列，采用电荷平衡技术，实现极低的导通电阻和低栅极电荷性能。WMOST™ C2适用于对功率密度和效率要求极高的应用。
商品特性
- 最大结温Tj时，VDS = 750 V
- 典型RDS(on) = 0.33 Ω
- 100%进行UIS测试
- 无铅镀层，无卤素
应用领域
- LED照明
- 充电器
- 适配器
- 个人电脑
- 液晶电视
- 服务器
