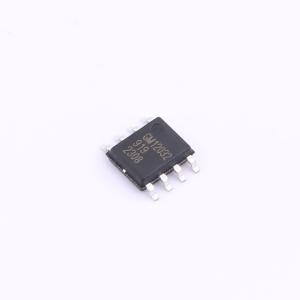

温馨提醒：图片仅供参考，商品以实物为准
GM12032ARDZ-R7
输入6.5V 输出可调 1.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- GM12032ARDZ-R7是一款低噪声、低压差线性稳压器 (LDO)，可提供 1.5A 的输出电流。压差：150mV。超低噪声：35µVRMS/0.5VOUT。PSSR（电源抑制比）：42dB/500kHz。
- 商品型号
- GM12032ARDZ-R7
- 商品编号
- C7498778
- 商品封装
- PSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.154克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 6.5V | |
| 输出电压 | 500mV~5.5V | |
| 输出电流 | 1.5A | |
| 电源纹波抑制比(PSRR) | 68dB@(10kHz) | |
| 压差 | 150mV@(1.5A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 15uA | |
| 噪声 | 35uVrms | |
| 特性 | 软启动；过流保护；带使能；欠压锁定；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
GM12032是一款低噪声、低压差线性稳压器 (LDO)，可提供1.5A输出电流，最大压降仅为160mV。该器件提供两种输出电压范围，输出电压可通过外部电阻分压器在0.5V至5.5V范围内进行调节。 GM12032集低噪声、高PSRR和高输出电流能力等特性于一体，适合为高速通信、视频、医疗或测试和测量应用等噪声敏感型组件供电，可抑制电源产生的相位噪声和时钟抖动，适合为高性能串行器和解串器 (SerDes)、模数转换器 (ADC)、数模转换器 (DAC) 和射频组件供电。该器件具备快速负载瞬态响应的性能和大于5V的输出能力，尤其适合射频放大器使用。 对于需要以低输入和低输出电压运行的数字负载（例如专用集成电路 (ASIC)、现场可编程门阵列(FPGA) 和数字信号处理器 (DSP)），GM12032所具备的高精度（在线路、负载和温度范围内可达1%）、快速瞬态响应性能和软启动能力可确保实现出色的系统性能。 外部使能控制和电源良好指示功能够更容易的进行时序控制。GM12032采用8脚PSOP封装，结温范围为TJ=-40°C至+125°C。
商品特性
- 低压差：1.5A电流时为150mV（最大值）
- 线路、负载和全温度范围内的精度为±1%
- 输出电压噪声：35μV RMS/0.5Vour
- 输入电压范围：1.5V至6.5V
- 可调节工作电压范围：0.5V至5.5V
- 电源纹波抑制：42dB/500kHz
- 快速负载瞬态响应
- 可调软启动浪涌控制
- 输出使能控制
应用领域
- 远程无线电单元
- 有源天线系统mMIMO
- 超声波扫描仪
- 现场仪表
- 传感器、成像和雷达
