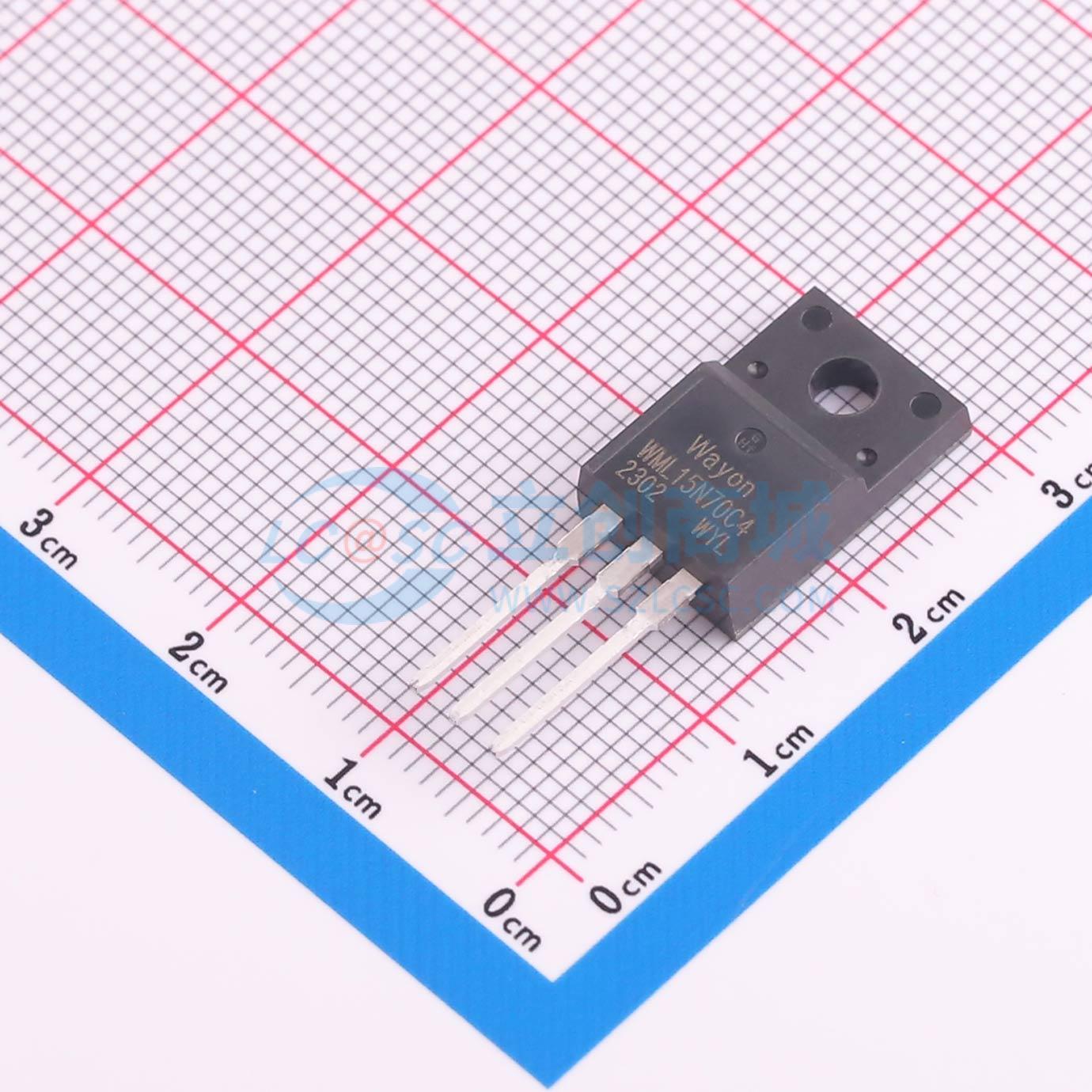

温馨提醒：图片仅供参考，商品以实物为准
WML15N70C4
700V、0.26Ω超结功率MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 利用电荷平衡技术，具备极低导通电阻和低栅极电荷性能，适用于需要卓越功率密度和出色效率的应用。
- 品牌名称
- Wayon(上海维安)
- 商品型号
- WML15N70C4
- 商品编号
- C7498785
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 3.089克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 700V | |
| 连续漏极电流(Id) | 13A | |
| 导通电阻(RDS(on)) | 260mΩ@10V | |
| 耗散功率(Pd) | 86W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3V | |
| 栅极电荷量(Qg) | 14.6nC@10V | |
| 输入电容(Ciss) | 770pF | |
| 反向传输电容(Crss) | 1.6pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 28pF |
商品概述
AOD9N40采用先进的高压MOSFET工艺制造，旨在为常见的AC-DC应用提供高性能和高可靠性。该器件具有低导通电阻RDS(on)、低输入电容Ciss和低反向传输电容Crss，同时具备有保证的雪崩能力，因此能够快速应用于新的和现有的离线式电源设计中。该器件非常适合用于消费类、电信、工业电源和LED背光源的升压转换器和同步整流器。
商品特性
- 最大结温下,VDS = 750 V
- 典型RDS(on) = 0.26 Ω
- 100%进行UIS测试
- 无铅镀层,无卤素
应用领域
-LED照明-充电器-适配器-个人电脑-液晶电视-服务器
