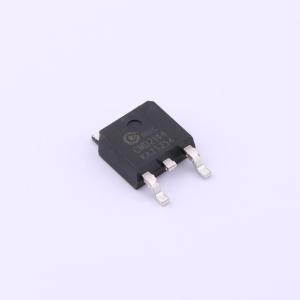

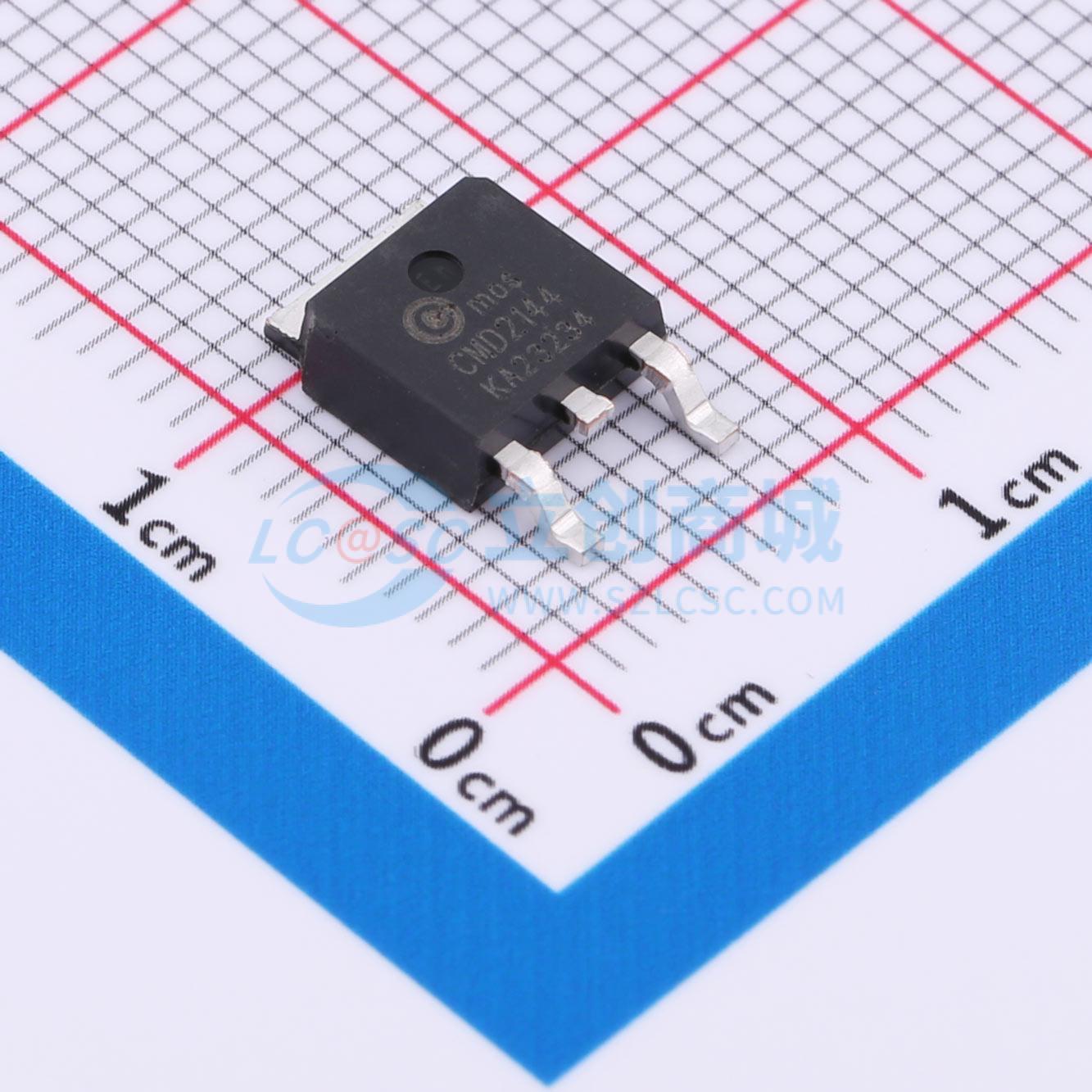

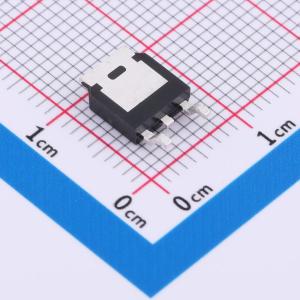

CMD2144
1个N沟道 耐压:40V 电流:120A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 2144采用先进的技术和设计，可提供出色的导通电阻RDS(ON)。该器件非常适合用于消费类、电信、工业电源和LED背光的升压转换器和同步整流器。
- 品牌名称
- Cmos(广东场效应半导体)
- 商品型号
- CMD2144
- 商品编号
- C7470616
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.3825克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 120A | |
| 导通电阻(RDS(on)) | 2.5mΩ@10V,120A |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 150W | |
| 阈值电压(Vgs(th)) | 1V | |
| 输入电容(Ciss) | 5.5nF@25V | |
| 反向传输电容(Crss) | 35pF@25V | |
| 工作温度 | -55℃~+150℃ |
商品概述
AGM6015H将先进的沟槽MOSFET技术与低电阻封装相结合，可实现极低的RDS(ON)。该器件非常适合用于负载开关和电池保护应用。
商品特性
- 先进的高单元密度沟槽技术
- 低RDS(ON)，以最大限度降低传导损耗
- 低栅极电荷，实现快速开关
- 低热阻
- 100%雪崩测试
- 100% DVDS测试
应用领域
- MB/VGA Vcore
- 开关电源二次同步整流器
- 负载点应用
- 无刷直流电机驱动器
