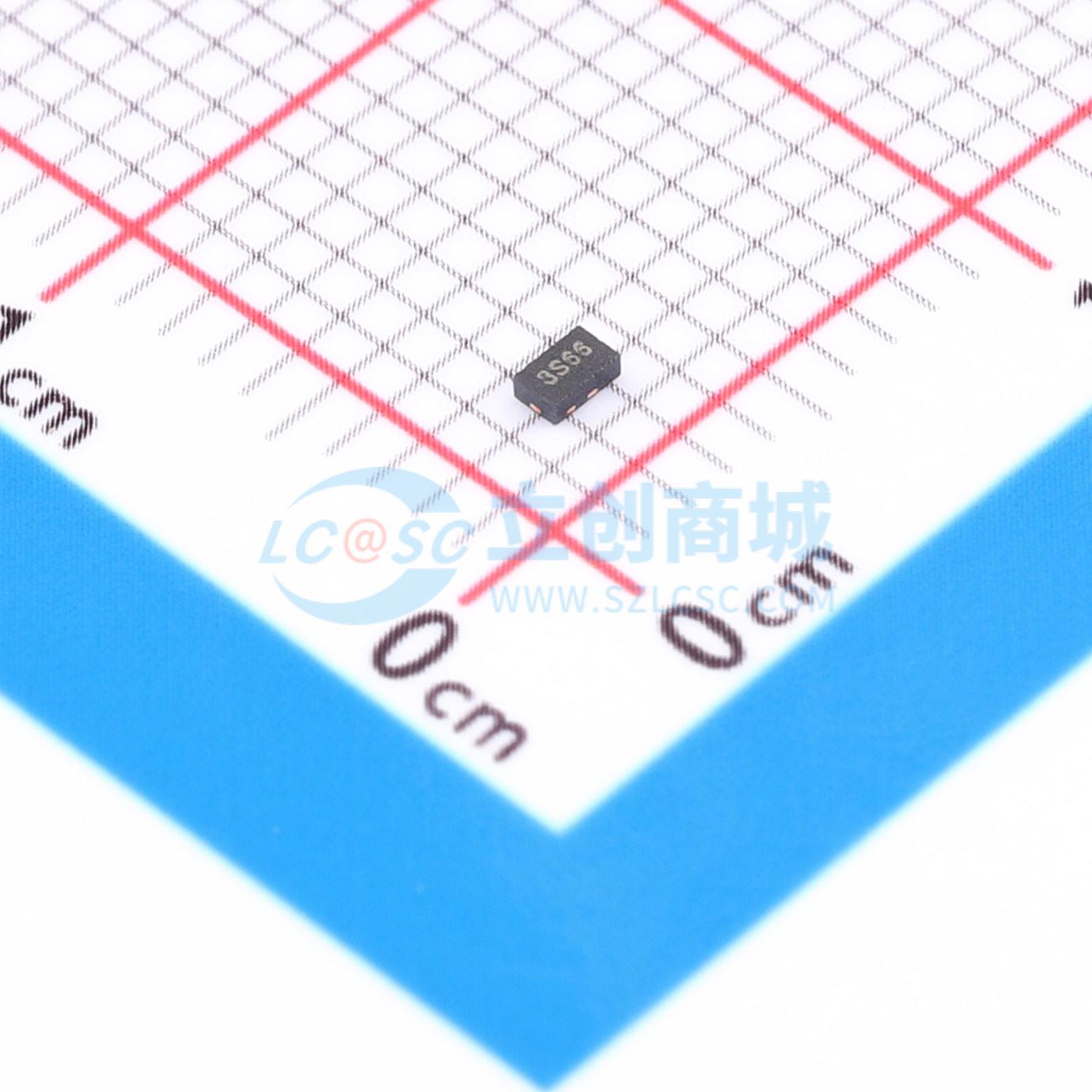

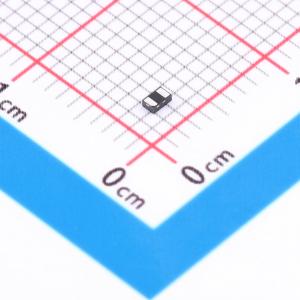

温馨提醒：图片仅供参考，商品以实物为准

TT0321SDX

ESD 3.3V截止峰值浪涌电流：5A@8/20us

描述: TT0321SDX是一款超低电容瞬态电压抑制器（TVS），专为高速数据接口提供静电放电（ESD）保护而设计。其典型电容仅为0.40pF，旨在保护对寄生敏感的系统免受过电压和过电流瞬态事件的影响。它符合IEC61000 - 4 - 2（ESD）4级标准（±15kV空气放电、±8kV接触放电）、IEC61000 - 4 - 4（电气快速瞬变 - EFT）（40A、5/50ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等。TT0321SDX采用DFN1610 - 2L封装。超低电容和高ESD耐受性的综合特性使TT0321SDX非常适合不适合使用阵列的应用场景。TT0321SDX的低钳位电压可确保受保护IC承受的应力最小。
品牌名称: 晶扬电子
商品型号: TT0321SDX
商品编号: C7434056
商品封装: DFN1610-2L
包装方式: 编带
商品毛重: 0.036567克(g)

商品参数

商品概述

TT0321SDX是一款超低电容瞬态电压抑制器（TVS），专为高速数据接口提供静电放电（ESD）保护而设计。其典型电容仅为0.40pF，旨在保护对寄生敏感的系统免受过电压和过电流瞬态事件的影响。它符合IEC61000 - 4 - 2（ESD）4级标准（±15kV空气放电、±8kV接触放电）、IEC61000 - 4 - 4（电气快速瞬变 - EFT）（40A、5/50ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等。TT0321SDX采用DFN1610 - 2L封装。超低电容和高ESD耐受性的综合特性使TT0321SDX非常适合不适合使用阵列的应用场景。TT0321SDX的低钳位电压可确保受保护IC承受的应力最小。

商品特性

高速数据线瞬态保护：IEC61000 - 4 - 2（ESD）±15kV（空气放电）、±15kV（接触放电）；IEC 61000 - 4 - 5（雷击）5.0A（8/20µs）；电缆放电事件（CDE）
带内部TVS二极管的浪涌额定二极管阵列
超小封装（1.6mm * 1.0mm * 0.55mm），可保护一条I/O线
低电容：0.40pF@0.7（典型值）（I/O - I/O）
低漏电流：0.1µA @ VRWM（典型值）
低钳位电压
每个I/O引脚可承受超过1000次±8kV接触放电的ESD冲击

应用领域

HDMI 1.4/2.0、USB 3.0/3.1、MDDI、SATA端口
显示器和平板显示器
机顶盒
视频图形卡
数字视频接口（DVI）
笔记本电脑

数据手册PDF

放大查看下载PDF

优惠活动

5折

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	3.3V
	钳位电压	5V
	峰值脉冲电流(Ipp)	5A@8/20us
	峰值脉冲功率(Ppp)	40W@8/20us
	击穿电压	6V

	属性	参数值
	反向电流(Ir)	100nA
	通道数	单路
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.4pF
