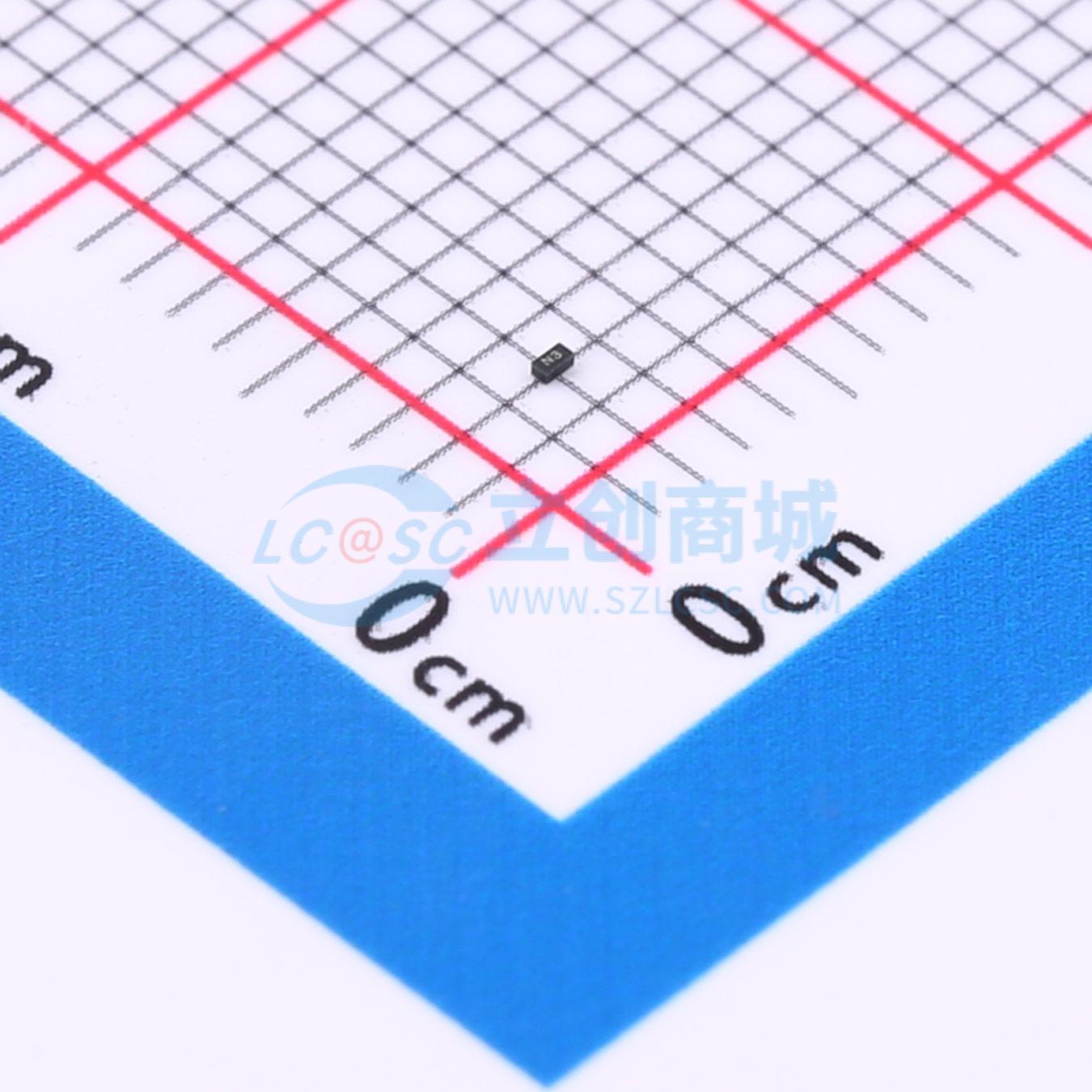

温馨提醒：图片仅供参考，商品以实物为准

TT1821SAX

TVS 18V截止峰值浪涌电流：6A@8/20us

描述: TT1821SAX是一款低电容瞬态电压抑制器（TVS），旨在为高速数据接口提供静电放电（ESD）保护。TT1821SAX典型电容仅为0.20pF，旨在保护对寄生参数敏感的系统免受过电压和过电流瞬态事件的影响。它符合IEC61000 - 4 - 2（ESD）标准，4级 ±15kV空气放电、±8kV接触放电。
品牌名称: 晶扬电子
商品型号: TT1821SAX
商品编号: C7434072
商品封装: DFN0603-2L
包装方式: 编带
商品毛重: 0.01183克(g)

商品参数

商品概述

TT1821SAX是一款低电容瞬态电压抑制器（TVS），旨在为高速数据接口提供静电放电（ESD）保护。TT1821SAX典型电容仅为0.20pF，旨在保护对寄生参数敏感的系统免受过电压和过电流瞬态事件的影响。它符合IEC61000 - 4 - 2（ESD）标准，4级 ±15kV空气放电、±8kV接触放电。

商品特性

高速数据线瞬态保护：IEC61000 - 4 - 2（ESD）±15kV（空气）、±13kV（接触）；IEC 61000 - 4 - 5（浪涌）6.0A（8/20µs）；电缆放电事件（CDE）
带有内部TVS二极管的浪涌额定二极管阵列
小封装节省电路板空间
保护四条I/O线
低电容：0V时为0.2pF（典型值）
低泄漏电流：在VRWM下为0.1µA（典型值）
低钳位电压
每个I/O引脚可承受超过1000次±8kV接触放电的ESD冲击

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(10000个/圆盘，最小起订量 10 个)

个

起订量：10 个10000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	18V
	钳位电压	4.8V
	峰值脉冲电流(Ipp)	6A@8/20us
	峰值脉冲功率(Ppp)	30W@8/20us
	击穿电压	23V

	属性	参数值
	反向电流(Ir)	100nA
	通道数	四路
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	0.2pF
