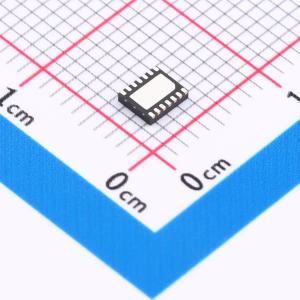

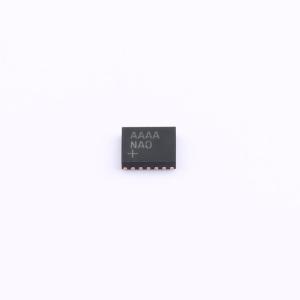

MAX25302BATD/V+T

2A 汽车低噪声 LDO 线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MAX25302A/MAX25302B是高性能pMOS线性稳压器，针对低噪声、高输入电源抑制比、低压差和小尺寸解决方案进行了优化。它们能够提供高达2A的最大负载电流，同时保持47mV的低压差。使能输入可控制稳压器的开启和关闭，内部软启动电路则可控制输入的浪涌电流
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX25302BATD/V+T
商品编号: C7434078
商品封装: TDFN-14(3x3.5)
包装方式: 编带
商品毛重: 0.0626克(g)

商品参数

商品概述

MAX25302A/MAX25302B是输入电压范围为1.7V至5.5V的低噪声线性稳压器，在10Hz至100kHz范围内，输出噪声仅为5.1μVRMS，可提供高达2A的输出电流。该稳压器在宽输入电压范围内保持±1%的输出精度，满载时仅需100mV的输入输出压差。1.3mA的无负载电源电流与压差无关。 MAX25302B的输出电压可通过两个外部电阻调节至0.6V至5.0V范围内的任意值。MAX25302B还包括一个高电平有效的POK信号，可实现无故障负载启动。 MAX25302A有九种引脚可选输出电压：1.2V、1.5V、1.8V、2.5V、3.0V、3.1V、3.3V、4.0V和5V。所有版本均包括可编程输出软启动速率、输出过流和热过载保护功能。 MAX25302A/MAX25302B是高性能pMOS线性稳压器，针对低噪声、高输入电源抑制比、低压差和小尺寸解决方案进行了优化。它们可提供高达2A的最大负载电流，同时保持47mV的低压差。使能输入可控制稳压器的开启和关闭，内部软启动电路可控制输入浪涌电流。A版本提供SELA和SELB输入，用于选择九种输出电压之一；B版本提供电源正常输出，用于系统上电排序。

商品特性

提供灵活的工作范围
输入电压范围：1.7V至5.5V
可编程输出电压：0.6V至5.0V
最大输出电流：2A
2A负载时最大压差：100mV
关断电源电流：<1.5μA
降低噪声，提高精度
负载、线路和温度范围内直流精度：±1%
输出噪声：5.1μVRMS（10Hz至100kHz）
静态电源电流：1.3mA
10kHz时电源抑制比：>70dB
易于使用，保护功能强大
输出电容最小8μF时稳定
可编程软启动速率
过流和过温保护
输出到输入反向电流保护
电源正常状态引脚
减小PCB面积
3mm×3.5mm、14引脚TDFN封装
AEC-Q100认证
工作温度范围：-40°C至+125°C

应用领域

汽车电子
高端音频系统
高分辨率数据采集系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交17单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	5.5V
	输出电压	600mV~5V
	输出电流	2A
	电源纹波抑制比(PSRR)	70dB@(10kHz)
	压差	47mV@(2A)

	属性	参数值
	静态电流(Iq)	1.3mA
	噪声	5.1uVrms
	特性	过热保护；过流保护；带使能；欠压锁定
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
