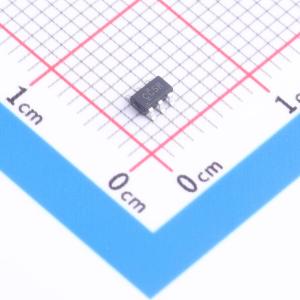

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC1G3157DBVR-MS
先进的低功耗高速CMOS模拟开关，采用硅栅CMOS技术，适用于视频、音频和时钟切换应用。
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC1G3157DBVR-MS基于CMOS工艺的模拟开关，供电电压1.65V-5.5V,具有低功耗、低传输延迟和低输出阻抗的特点。适用于NTSC/PAL视频、音频、SPDIF和HDTV等应用。
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- SN74LVC1G3157DBVR-MS
- 商品编号
- C7434169
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.040338克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | - | |
| 通道数 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 输入高电平(VIH) | 1.5V；2.4V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 400mV | |
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | - | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | - | |
| 工作温度 | -25℃~+85℃ | |
| 输入通道数 | 2 | |
| 功能特性 | 过压容忍输入 |
商品概述
SN74LVC1G3157是一款采用硅栅CMOS技术制造的先进CMOS模拟开关。它在保持CMOS低功耗的同时实现了极低的传播延迟。模拟和数字电压可在整个电源电压范围（从VCC到GND）内变化。选择引脚具备过压保护功能，允许引脚上存在高于VCC、最高达7.0V的电压，而不会损坏器件或中断其工作，且与工作电压无关。
商品特性
- 低功耗
- 高速
- 标准CMOS逻辑电平
- 高带宽，改善的线性度
- 低导通电阻
- 先断后通电路，防止意外短路
- 工作温度范围 -25℃ ~ +85℃
- 封装：SC70-6、DFN1.45×1.0-6、SOT23-6
