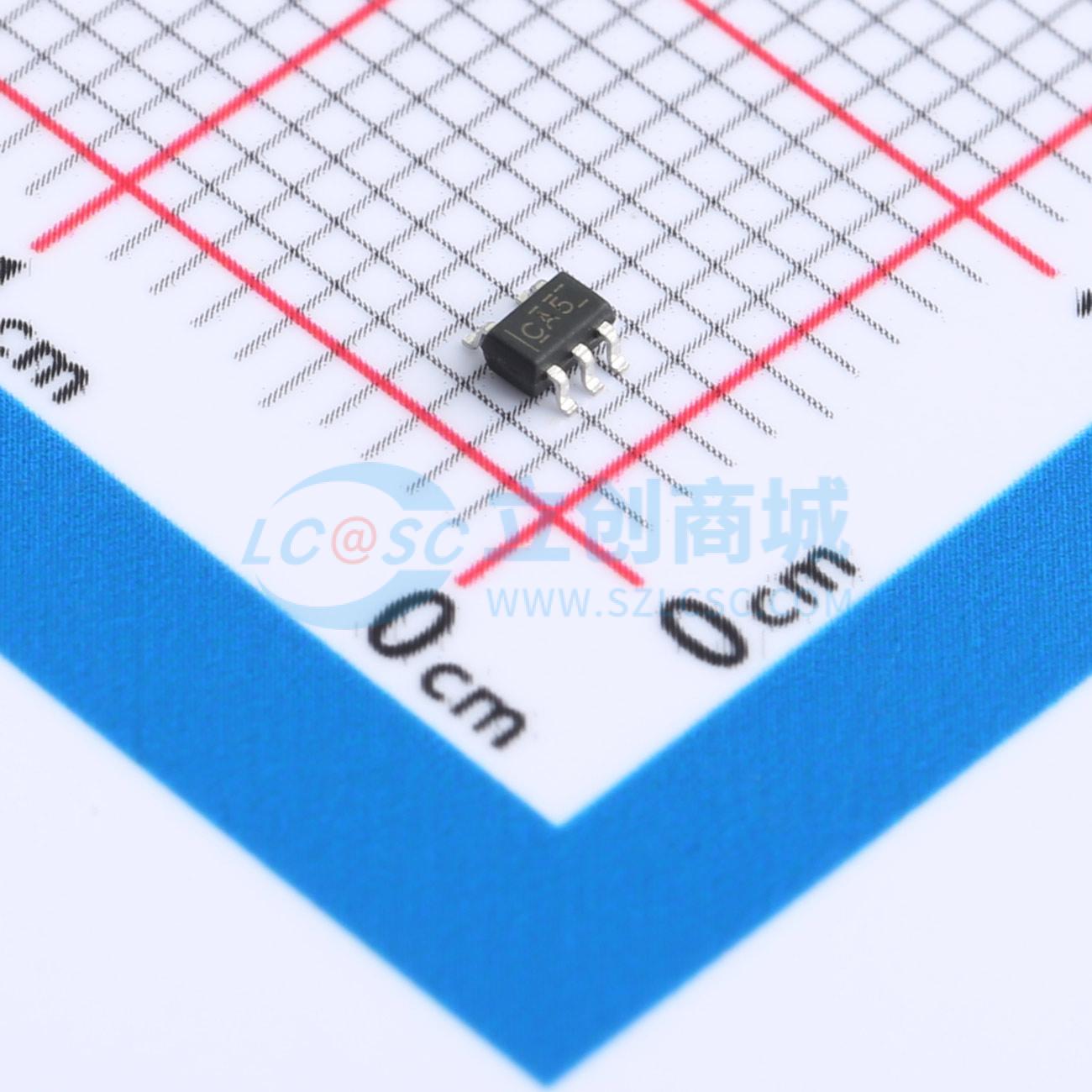

SN74LVC1G00DCKR-MS

2输入与非门集成电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 后面-MS代表品牌 SN74LVC1G00是一款2输入与非门集成电路，可实现Y = A(overline) + B(overline)和Y = (A * B)(overline)的数学逻辑运算。采用先进CMOS工艺设计，具有低功耗和高输出驱动能力的工作特点，电源电压VCC在1.65V和5.5V之间芯片均可正常工作。并且具有多种小型封装外形，可广泛应用于高端精密仪器和小型化低功耗的手持设备，以及人工智能等领域。
品牌名称: MSKSEMI(美森科)
商品型号: SN74LVC1G00DCKR-MS
商品编号: C7434168
商品封装: SC-70-5
包装方式: 编带
商品毛重: 0.0312克(g)

商品参数

商品概述

SN74LVC1G00是一款2输入与非门集成电路，可实现Y = A(overline) + B(overline)和Y = (A * B)(overline)的数学逻辑运算。采用先进CMOS工艺设计，具有低功耗和高输出驱动能力的工作特点，电源电压VCC在1.65V和5.5V之间芯片均可正常工作。并且具有多种小型封装外形，可广泛应用于高端精密仪器和小型化低功耗的手持设备，以及人工智能等领域。

商品特性

低输入电流：典型值0.1uA
宽工作电压范围：1.65V to 5.5V
低静态功耗：典型值0.1uA
封装形式：DBV/DCK/DRL/YZP/ DRY/DSF/ DPW
高输出驱动：VCC = 4.5V，大于32mA

应用领域

便携式音频接口
蓝光播放器和家庭影院
数字电视
固态硬盘
无线耳机，智能手表等
智能穿戴设备

数据手册PDF

放大查看下载PDF

优惠活动

9折

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	逻辑门
	逻辑类型	与非门
	通道数	1
	工作电压	1.65V~5.5V
	静态电流(Iq)	10uA
	灌电流(IOL)	32mA

	属性	参数值
	拉电流(IOH)	32mA
	输出高电平(VOH)	2.15V；1.47V；1.64V；4V；2.73V
	输出低电平(VOL)	350mV；10mV；110mV；110mV；200mV
	系列	74LVC
	传播延迟(tpd)	10ns@5V,15pF
	输入通道数	2
