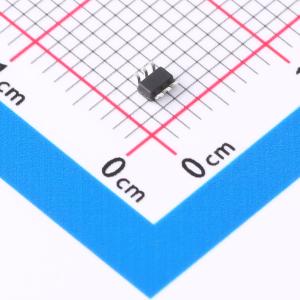

温馨提醒：图片仅供参考，商品以实物为准
2N7002KDWX
60V N沟道MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：高密度单元设计，实现低导通电阻。电压控制小信号开关。坚固可靠。高饱和电流能力。ESD保护栅极，HBM 2.5KV。应用：便携式设备的负载开关。DC/DC转换器
- 品牌名称
- 晶扬电子
- 商品型号
- 2N7002KDWX
- 商品编号
- C7434074
- 商品封装
- SOT363
- 包装方式
- 编带
- 商品毛重
- 0.036233克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 340mA | |
| 导通电阻(RDS(on)) | 1.3Ω@10V | |
| 耗散功率(Pd) | 150mW |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.4V | |
| 输入电容(Ciss) | 40pF | |
| 反向传输电容(Crss) | 10pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 30pF |
商品特性
- 用于低导通电阻(RDS(on))的高密度单元设计
- 电压控制小信号开关
- 坚固可靠
- 高饱和电流能力
- 静电放电(ESD)保护栅极,人体模型(HBM)2.5KV
应用领域
- 便携式设备的负载开关
- 直流-直流(DC/DC)转换器
