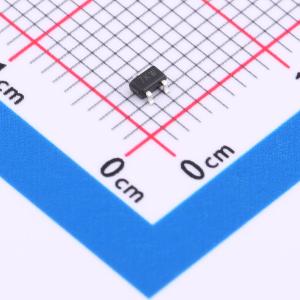

温馨提醒：图片仅供参考，商品以实物为准
2N7002KWX
60V N沟道MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：高密度单元设计，实现低导通电阻。 电压控制小信号开关。 坚固可靠。 高饱和电流能力。 ESD保护栅极，HBM 2KV。应用：便携式设备的负载开关。 DC/DC转换器
- 品牌名称
- 晶扬电子
- 商品型号
- 2N7002KWX
- 商品编号
- C7434075
- 商品封装
- SOT-323
- 包装方式
- 编带
- 商品毛重
- 0.039267克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 340mA | |
| 导通电阻(RDS(on)) | 5Ω@10V,500mA | |
| 耗散功率(Pd) | 150mW |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.4V | |
| 输入电容(Ciss) | 40pF@10V | |
| 反向传输电容(Crss) | 10pF@10V | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 30pF |
商品特性
- 在VGS = 10 V时，RDS(ON) < 14 mΩ（典型值11 mΩ）
- 采用高密度单元设计，实现超低导通电阻Rdson
- 具备完整的雪崩电压和电流特性
- 优良的封装，散热性能良好
应用领域
- 电源开关应用
- 硬开关和高频电路
- 不间断电源
