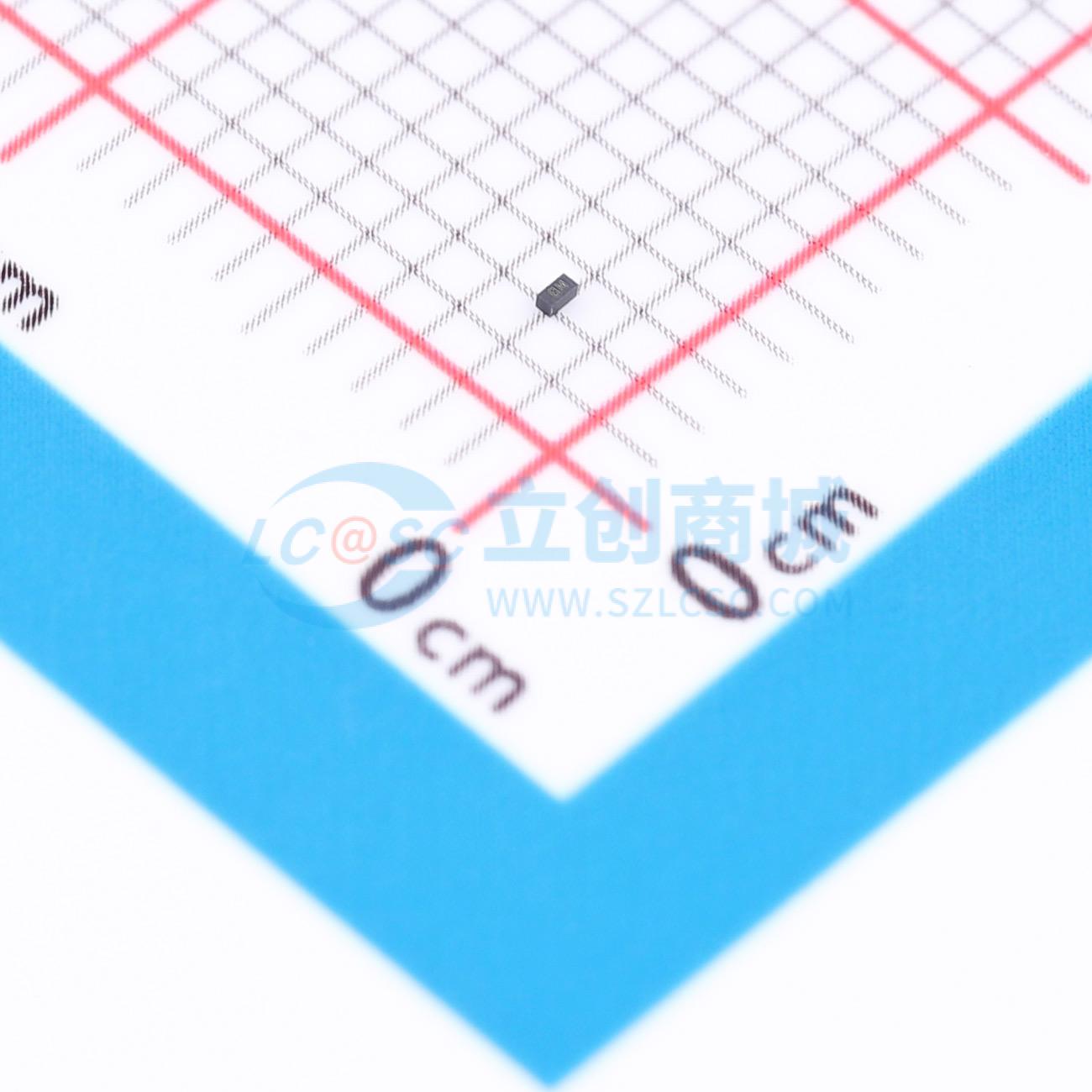

温馨提醒：图片仅供参考，商品以实物为准

TT1201MAX

TVS 12V截止

描述: TT1201MAX是一款低电容瞬态电压抑制器（TVS），旨在为高速数据接口提供静电放电（ESD）保护。TT1201MAX的最大电容为10 pF，旨在保护对寄生敏感的系统免受过电压和过电流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级（±15kV空气放电、±8kV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40A、5/50 ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。TT1201 MAX采用超小型DFN 0603封装。每个TT1201MAX器件可保护一条数据线。它为系统设计人员在空间有限的情况下保护单条数据线提供了灵活性。
品牌名称: 晶扬电子
商品型号: TT1201MAX
商品编号: C7434071
商品封装: DFN0603-2L
包装方式: 编带
商品毛重: 0.01125克(g)

商品参数

商品概述

TT1201MAX是一款低电容瞬态电压抑制器（TVS），旨在为高速数据接口提供静电放电（ESD）保护。TT1201MAX的最大电容为10 pF，旨在保护对寄生敏感的系统免受过电压和过电流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级（±15kV空气放电、±8kV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40A、5/50 ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。 TT1201 MAX采用超小型DFN 0603封装。每个TT1201MAX器件可保护一条数据线。它为系统设计人员在空间有限的情况下保护单条数据线提供了灵活性。

商品特性

为高速数据线提供瞬态保护：IEC 61000 - 4 - 2（ESD）±25kV（空气放电）、±17kV（接触放电）；IEC 61000 - 4 - 4（EFT）40A（5/50 ns）；电缆放电事件（CDE）
针对高速线路优化的封装
超小型封装（0.6mm×0.3mm×0.3mm）
保护一条数据、控制或电源线
低电容：10 pF（最大值）
低泄漏电流：0.1μA（VRWM（典型值））
低钳位电压
每个I/O引脚可承受超过1000次±8kV接触放电的ESL冲击
符合ROHS标准

应用领域

串行ATA
PCI Express
台式机、服务器和笔记本电脑
手机
MDDI端口
显示端口
数字视频接口（DVI）

数据手册PDF

放大查看下载PDF

优惠活动

5折

购买数量

(10000个/圆盘，最小起订量 50 个)

个

起订量：50 个10000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	12V
	钳位电压	18V
	击穿电压	13.3V
	反向电流(Ir)	100nA

	属性	参数值
	通道数	单路
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	TVS
	Cj-结电容	10pF
