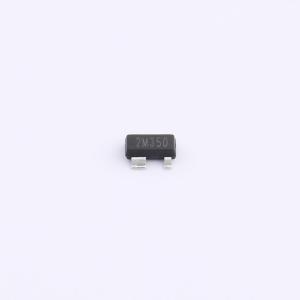

温馨提醒：图片仅供参考，商品以实物为准

TT0512TMX

TVS 5V截止

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TT0512TMX是一款低电容瞬态电压抑制器（TVS），旨在为高速数据接口提供静电放电（ESD）保护。TT0512TMX典型电容仅为0.6 pF，旨在保护对寄生敏感的系统免受过电压和过电流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级（±15 kV空气放电、±8 kV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40A、5/50 ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。TT0512TMX采用SOT - 143封装。每个TT0512TMX器件可保护两条高速数据线。低电容、小尺寸和高ESD耐受性的综合特性使TT0512TMX非常适合高速数据端口和高频线路。
品牌名称: 晶扬电子
商品型号: TT0512TMX
商品编号: C7434064
商品封装: SOT-143
包装方式: 编带
商品毛重: 0.0414克(g)

商品参数

商品概述

TT0512TMX是一款低电容瞬态电压抑制器（TVS），旨在为高速数据接口提供静电放电（ESD）保护。TT0512TMX典型电容仅为0.6 pF，旨在保护对寄生敏感的系统免受过电压和过电流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级（±15 kV空气放电、±8 kV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40A、5/50 ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。 TT0512TMX采用SOT - 143封装。每个TT0512TMX器件可保护两条高速数据线。低电容、小尺寸和高ESD耐受性的综合特性使TT0512TMX非常适合高速数据端口和高频线路。

商品特性

为高速数据线提供瞬态保护：IEC 61000 - 4 - 2（ESD）±27 kV（空气放电）、±17 kV（接触放电）；IEC 61000 - 4 - 4（EFT）40A（5/50 ns）；电缆放电事件（CDE）
小封装（2.9 mm×2.5 mm×1.0 mm）
可保护两条数据线
低电容：典型值0.6 pF（I/O - GND）
低泄漏电流：在VRWM下典型值为0.1 μA
低钳位电压
每个I/O引脚可承受超过1000次±8 kV接触放电的ESD冲击
环保产品

应用领域

视频图形卡
台式机、服务器和笔记本电脑
IEEE 1394端口
USB 2.0/3.0电源和数据线保护
显示端口
SIM卡端口

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5V
	钳位电压	12V
	击穿电压	8V
	反向电流(Ir)	100nA

	属性	参数值
	通道数	双路
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	TVS
	Cj-结电容	0.6pF
