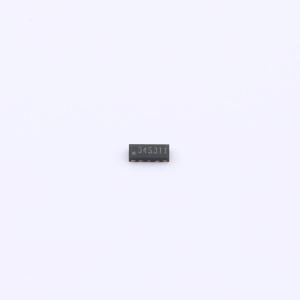

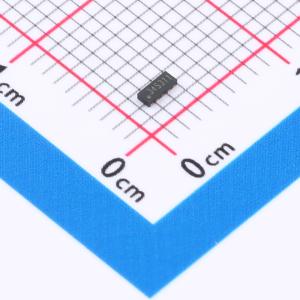

温馨提醒：图片仅供参考，商品以实物为准
TT0334SPX
TVS 3.3V截止 峰值浪涌电流：3A@8/20us
- 描述
- TT0334SPX是一款超低电容瞬态电压抑制器（TVS），旨在为高速数据接口提供静电放电（ESD）保护。TT0334SPX典型电容仅为0.25 pF，旨在保护对寄生敏感的系统免受过电压和过电流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级（±15 kV空气放电、±8 kV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40A、5/50 ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。TT0334 SPX采用超小型DFN - 10L封装。每个TT0334SPX器件可保护四条高速数据线。超低电容、超小尺寸和高ESD鲁棒性的综合特性使TT0334SPX非常适合高速数据端口和高频线路（如HDMI和DVI）应用。TT0334SPX的低钳位电压可确保受保护IC承受的应力最小。
- 品牌名称
- 晶扬电子
- 商品型号
- TT0334SPX
- 商品编号
- C7434057
- 商品封装
- DFN2510-10L
- 包装方式
- 编带
- 商品毛重
- 0.038667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 8.5V | |
| 峰值脉冲电流(Ipp) | 3A@8/20us | |
| 反向电流(Ir) | 100nA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 四路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.25pF |
商品概述
TT0334SPX是一款超低电容瞬态电压抑制器（TVS），旨在为高速数据接口提供静电放电（ESD）保护。TT0334SPX典型电容仅为0.25 pF，旨在保护对寄生敏感的系统免受过电压和过电流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级（±15 kV空气放电、±8 kV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40A、5/50 ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。
TT0334 SPX采用超小型DFN - 10L封装。每个TT0334SPX器件可保护四条高速数据线。超低电容、超小尺寸和高ESD鲁棒性的综合特性使TT0334SPX非常适合高速数据端口和高频线路（如HDMI和DVI）应用。TT0334SPX的低钳位电压可确保受保护IC承受的应力最小。
商品特性
- 为高速数据线提供瞬态保护：IEC 61000 - 4 - 2（ESD）±25 kV（空气放电）、±17 kV（接触放电）；IEC 61000 - 4 - 4（EFT）40A（5/50 ns）；电缆放电事件（CDE）
- 针对高速线路优化的封装
- 超小型封装（2.5 mm × 1.0 mm × 0.55 mm）
- 保护四条数据线
- 低电容：0.25 pF（典型值）
- 低泄漏电流：在VRWM下最大为0.1 μA
- 低钳位电压
- 每个I/O引脚可承受±8 kV接触放电的1000多次ESD冲击
- 符合ROHS标准
应用领域
- 串行ATA
- PCI Express
- 台式机、服务器和笔记本电脑
- MDDI端口
- USB 2.0/3.0/3.1电源和数据线保护
- 显示端口
- 高清晰度多媒体接口（HDMI）
- 数字视频接口（DVI）
