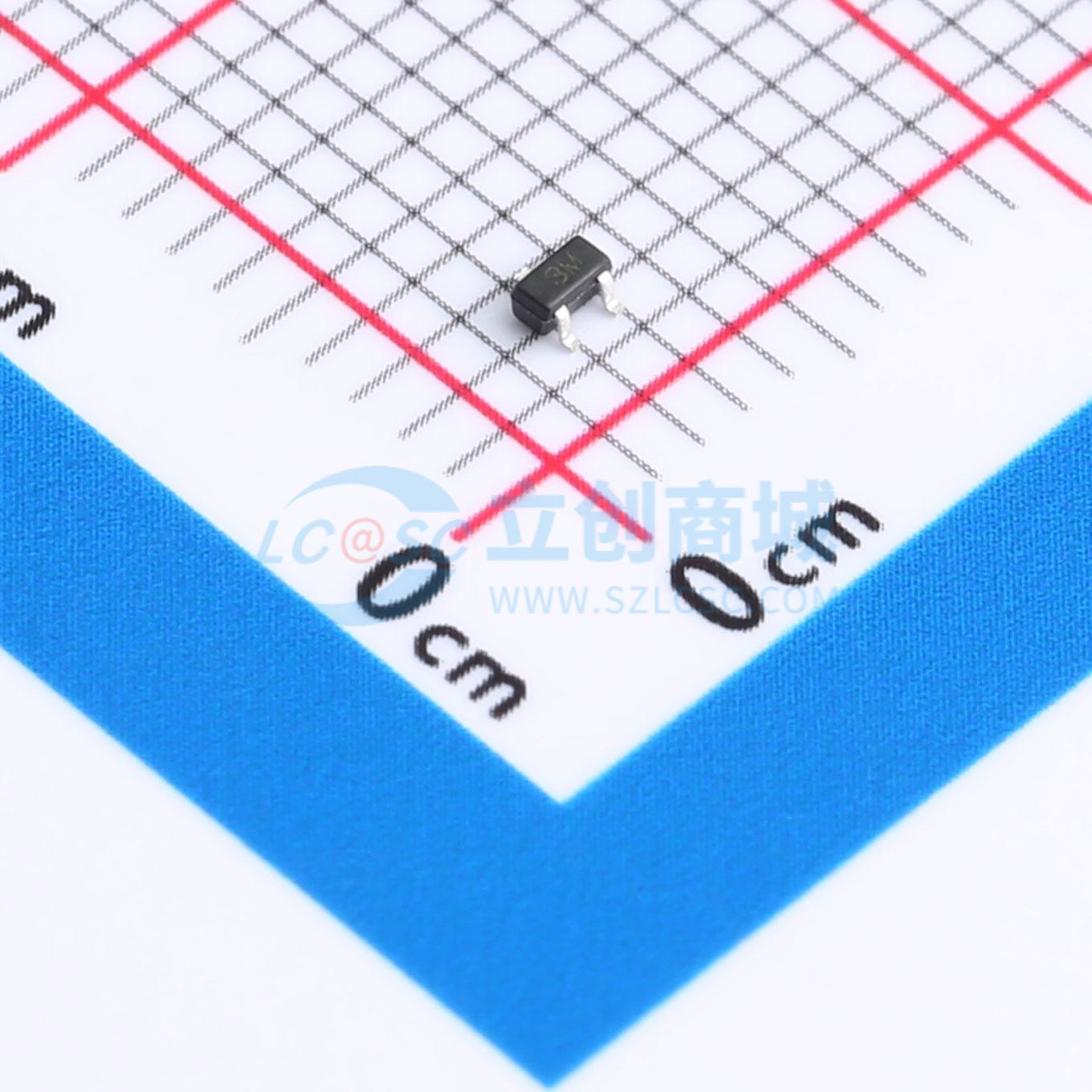

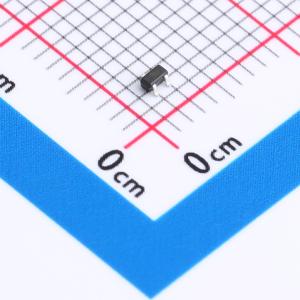

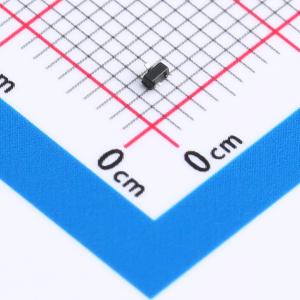

温馨提醒：图片仅供参考，商品以实物为准

TT0512TFX

ESD 5V截止峰值浪涌电流：3A@8/20us

描述: TT0512TFX是一款超低电容瞬态电压抑制器（TVS），旨在为高速数据接口提供静电放电（ESD）保护。TT0512TFX典型电容仅为0.25pF，旨在保护对寄生敏感的系统免受过电压和过电流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级（±15kV空气放电、±8kV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40A，5/50 ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。TT0512TFX采用小型SOT523封装。每个TT0512TFX器件可保护两条高速数据线。低电容、小尺寸和高ESD耐受性的综合特性使TT0512TFX非常适合高速数据端口和高频线路（如USB2.0和DVI）应用。TT0512TF的低钳位电压可确保受保护IC承受的应力最小。
品牌名称: 晶扬电子
商品型号: TT0512TFX
商品编号: C7434062
商品封装: SOT-523
包装方式: 编带
商品毛重: 0.033567克(g)

商品参数

商品概述

TT0512TFX是一款超低电容瞬态电压抑制器（TVS），旨在为高速数据接口提供静电放电（ESD）保护。TT0512TFX典型电容仅为0.25pF，旨在保护对寄生敏感的系统免受过电压和过电流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级（±15kV空气放电、±8kV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40A，5/50 ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。TT0512TFX采用小型SOT523封装。每个TT0512TFX器件可保护两条高速数据线。低电容、小尺寸和高ESD耐受性的综合特性使TT0512TFX非常适合高速数据端口和高频线路（如USB2.0和DVI）应用。TT0512TF的低钳位电压可确保受保护IC承受的应力最小。

商品特性

为高速数据线提供瞬态保护：IEC 61000 - 4 - 2（ESD）±25kV（空气放电）、±17kV（接触放电）；IEC 61000 - 4 - 4（EFT）40A（5/50 ns）；IEC 61000 - 4 - 5（雷击）3.0A（8/20μs）；电缆放电事件（CDE）
小型封装：1.6mm×1.6mm×0.75mm
可保护两条数据线
低电容：典型值0.25pF（I/O - I/O）
低漏电流：在VRWM下典型值为0.1μA
低钳位电压
每个I/O引脚可承受超过1000次±8kV接触放电的ESD冲击

应用领域

串行ATA
PCI Express
台式机、服务器和笔记本电脑
MDDI端口
USB2.0电源和数据线保护
显示端口
数字视频接口（DVI）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5V
	钳位电压	13V
	峰值脉冲电流(Ipp)	3A@8/20us
	击穿电压	8V

	属性	参数值
	反向电流(Ir)	100nA
	通道数	双路
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.25pF
