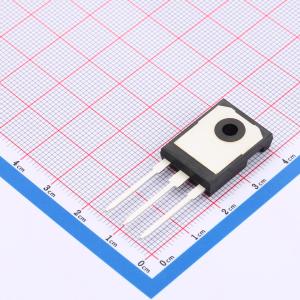

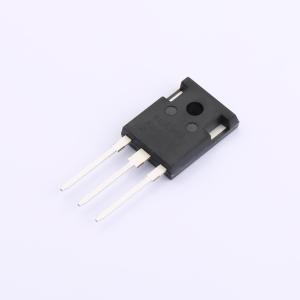

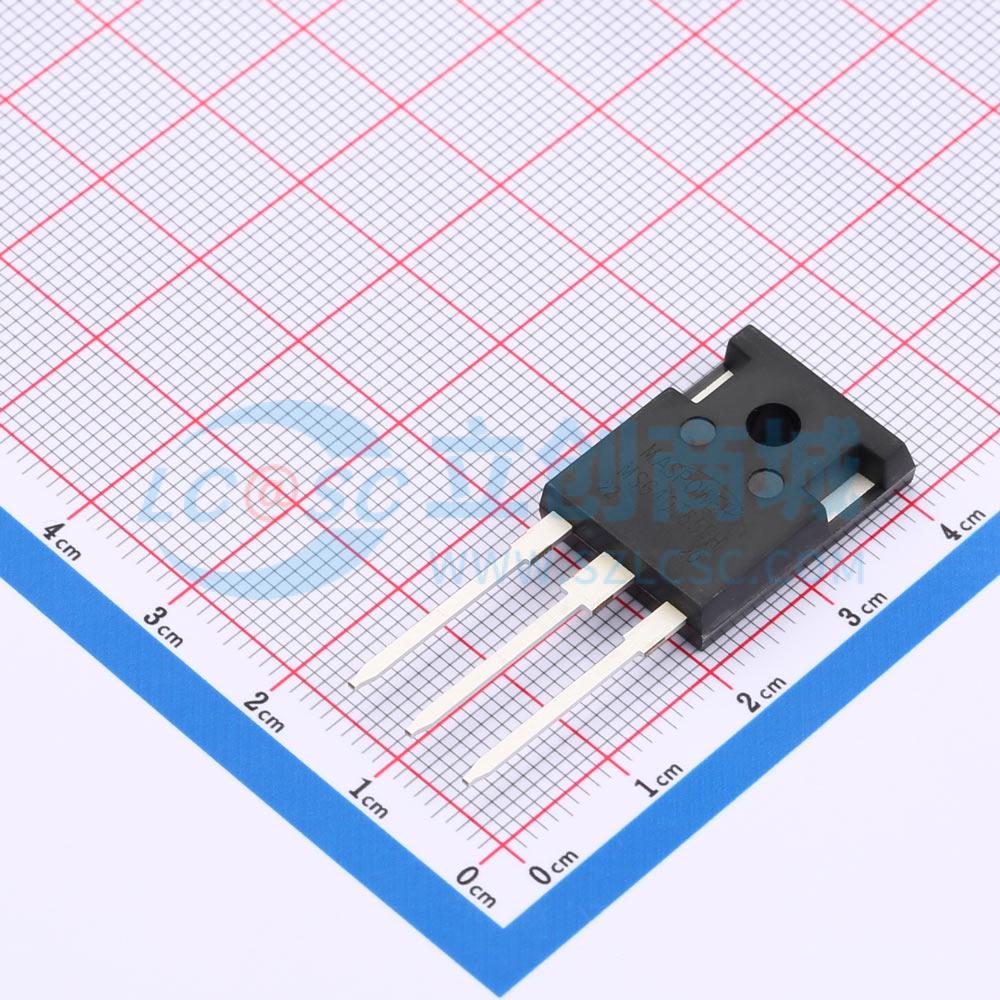

温馨提醒：图片仅供参考，商品以实物为准
MSG40T65FH
650V场截止型沟槽绝缘栅双极晶体管（IGBT）
- 描述
- 高频
- 品牌名称
- MASPOWER(麦思浦)
- 商品型号
- MSG40T65FH
- 商品编号
- C7424061
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 7.754444克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 40A | |
| 耗散功率(Pd) | 280W | |
| 输出电容(Coes) | 175pF | |
| 正向脉冲电流(Ifm) | 60A | |
| 集射极饱和电压(VCE(sat)) | 2.36V@40A,15V | |
| 栅极阈值电压(Vge(th)) | 4V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 165nC@15V | |
| 输入电容(Cies) | 3.155nF | |
| 开启延迟时间(Td(on)) | 45ns | |
| 关断延迟时间(Td(off)) | 210ns | |
| 导通损耗(Eon) | 1.6mJ | |
| 关断损耗(Eoff) | 700uJ | |
| 反向恢复时间(Trr) | 41ns | |
| 反向传输电容(Cres) | 81.5pF |
