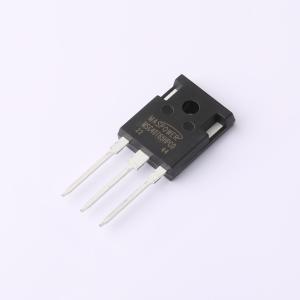

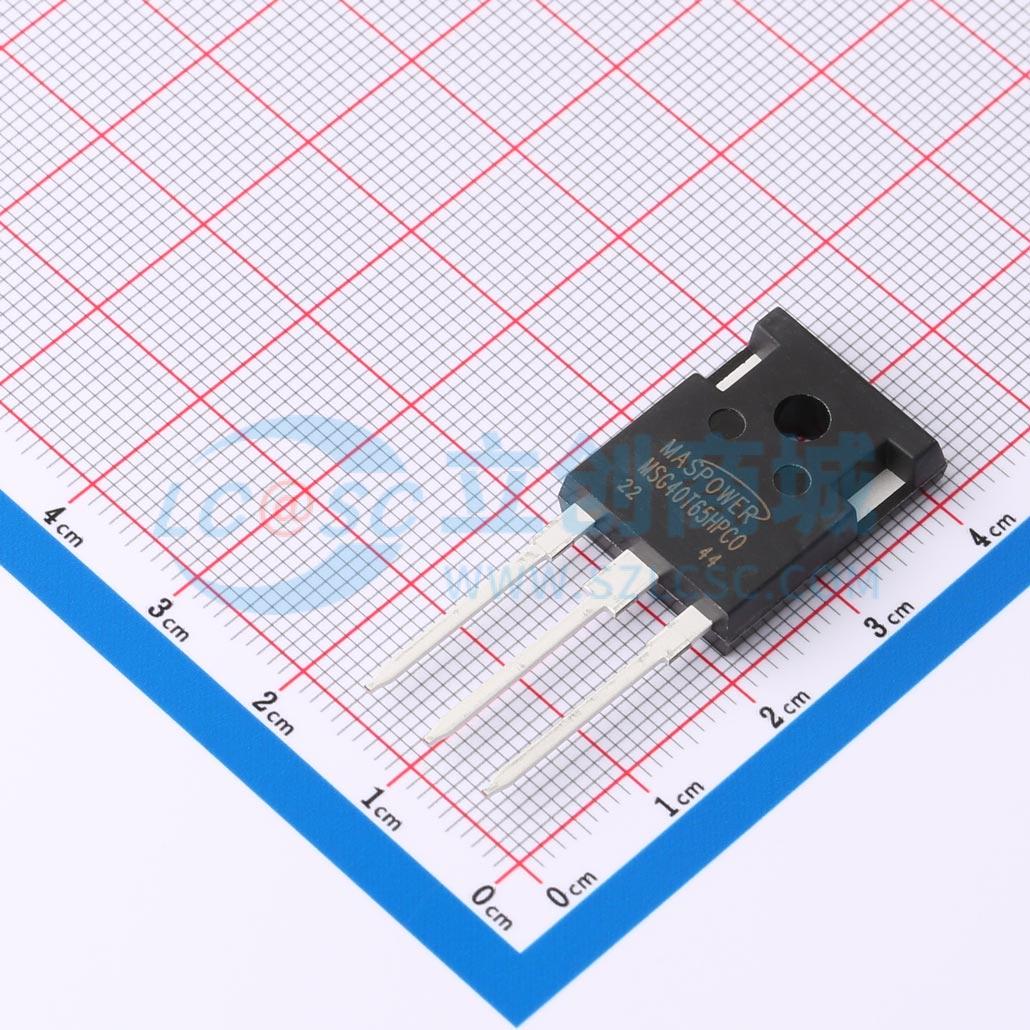

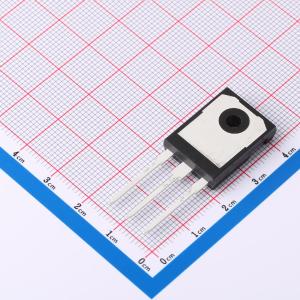

MSG40T65HPC0
650V 40A
- 描述
- 特性：高速开关和低功率损耗。 集电极-发射极饱和电压 VCE(sat) = 1.95V（集电极电流 IC = 40A 时）。 关断损耗 Eoff = 0.35mJ（壳温 TC = 25℃ 时）。 高输入阻抗。 反向恢复时间 Trr = 80ns（典型值）（电流变化率 diF / dt = 1000A / μs 时）。 最大结温 Tjmax = 175℃。应用：不间断电源（UPS）。 功率因数校正（PFC）
- 品牌名称
- MASPOWER(麦思浦)
- 商品型号
- MSG40T65HPC0
- 商品编号
- C7424062
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 7.786667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 40A | |
| 耗散功率(Pd) | 375W | |
| 输出电容(Coes) | 131pF | |
| 集射极饱和电压(VCE(sat)) | 2.4V@40A,15V | |
| 栅极阈值电压(Vge(th)) | 4.8V@0.58mA | |
| 栅极电荷量(Qg) | 219nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 2.818nF | |
| 开启延迟时间(Td(on)) | 58ns | |
| 关断延迟时间(Td(off)) | 245ns | |
| 导通损耗(Eon) | 1.15mJ | |
| 关断损耗(Eoff) | 350uJ | |
| 反向恢复时间(Trr) | 80ns | |
| 工作温度 | -40℃~+175℃ | |
| 反向传输电容(Cres) | 209pF |
