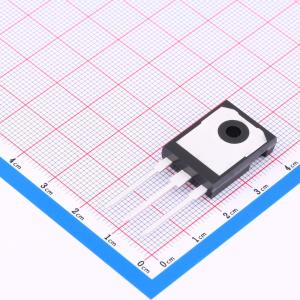

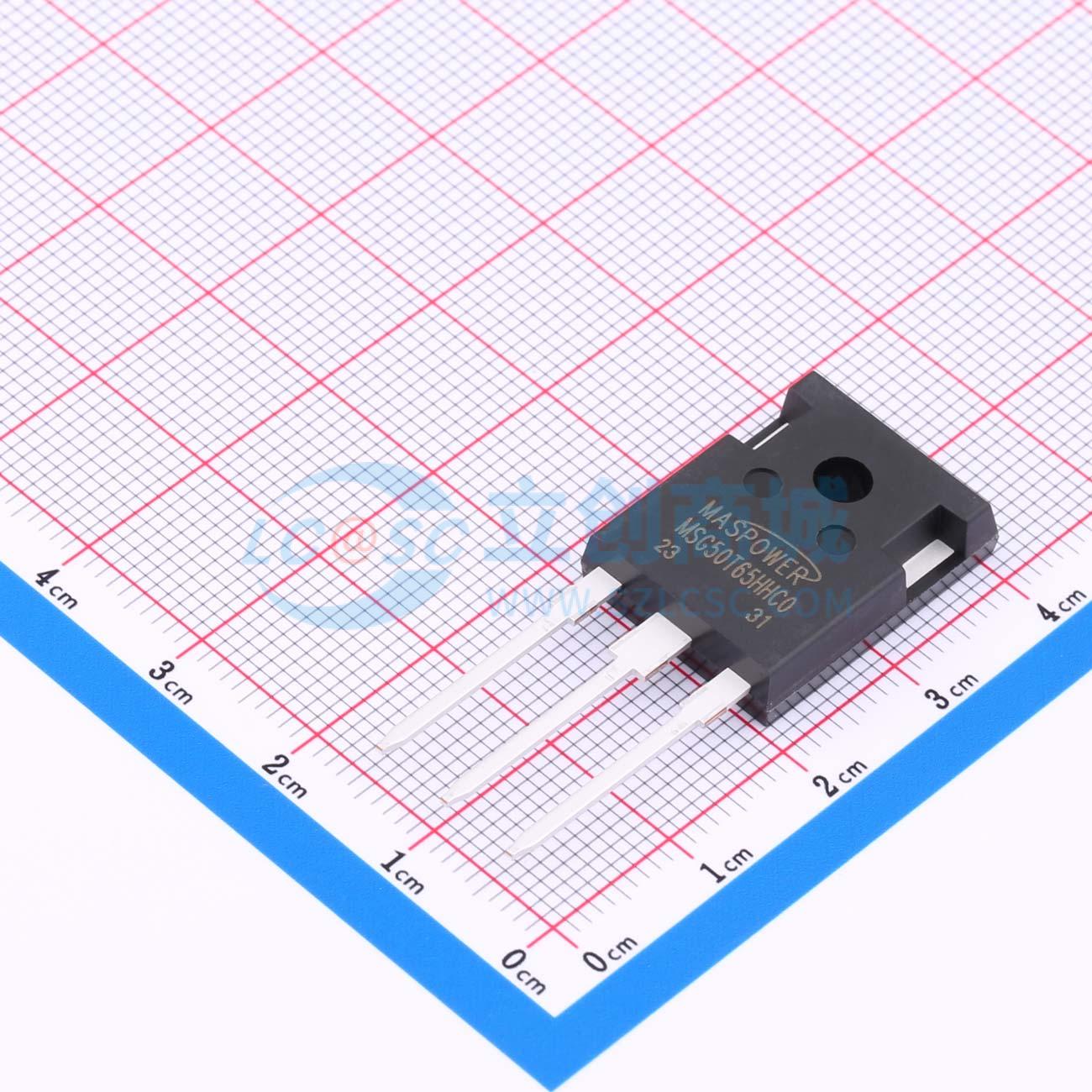

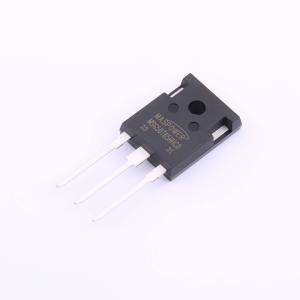

MSG50T65HHC0
650V 100A
- 描述
- 特性：低栅极电荷。 沟槽 FS 技术。 饱和电压：VCE(sat)，典型值 = 1.6V，IC = 50A 且 TC = 25℃。 RoHS 产品。应用：通用逆变器。 UPS
- 品牌名称
- MASPOWER(麦思浦)
- 商品型号
- MSG50T65HHC0
- 商品编号
- C7424067
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 7.767778克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | 368W | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 100A | |
| 集射极饱和电压(VCE(sat)) | 2.2V@50A,15V | |
| 栅极阈值电压(Vge(th)) | 4V@250uA | |
| 栅极电荷量(Qg) | 118nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 3.33nF@25V | |
| 开启延迟时间(Td(on)) | 33ns | |
| 关断延迟时间(Td(off)) | 140ns | |
| 导通损耗(Eon) | 650uJ | |
| 关断损耗(Eoff) | 1.53mJ | |
| 反向恢复时间(Trr) | 125ns | |
| 工作温度 | -55℃~+175℃ |
商品特性
- 低栅极电荷
- 沟槽FS技术
- 饱和电压：VCE(sat)，典型值 = 1.6V，IC = 50A，温度TC = 25℃
- 符合RoHS标准的产品
应用领域
- 通用逆变器
- 不间断电源
