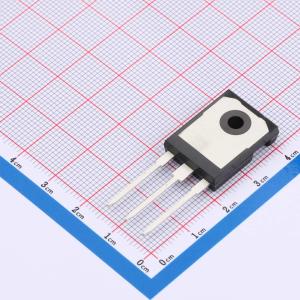

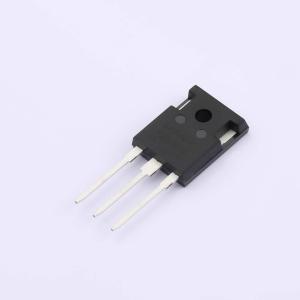

温馨提醒：图片仅供参考，商品以实物为准
MSG25T120FQC
1.2kV 50A
- 描述
- 特性：低栅极电荷。 FS技术。 饱和电压：VCE(sat)，典型值为1.75V，条件为IC = 25A且TC = 25℃。 符合RoHS标准。应用：通用逆变器。 感应加热（IH）
- 品牌名称
- MASPOWER(麦思浦)
- 商品型号
- MSG25T120FQC
- 商品编号
- C7424077
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 7.683333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | 350W | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 50A | |
| 集电极脉冲电流(Icm) | 60A | |
| 集射极饱和电压(VCE(sat)) | 1.75V | |
| 栅极电荷量(Qg) | 120nC@15V | |
| 输入电容(Cies) | 1.6nF |
| 属性 | 参数值 | |
|---|---|---|
| 输出电容(Coes) | 120pF | |
| 反向传输电容(Cres) | 80pF | |
| 开启延迟时间(Td(on)) | 93ns | |
| 关断延迟时间(Td(off)) | 216ns | |
| 导通损耗(Eon) | 2.8mJ | |
| 关断损耗(Eoff) | 1mJ | |
| 反向恢复时间(Trr) | 236ns | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 低栅极电荷
- FS技术
- 饱和电压：VCE(sat)，典型值 = 1.75V，条件为IC = 25A且TC = 25℃
- 符合RoHS标准的产品
应用领域
- 通用逆变器
- 感应加热(IH)
- 不间断电源(UPS)
