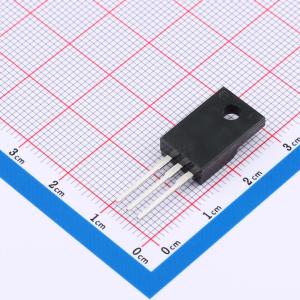

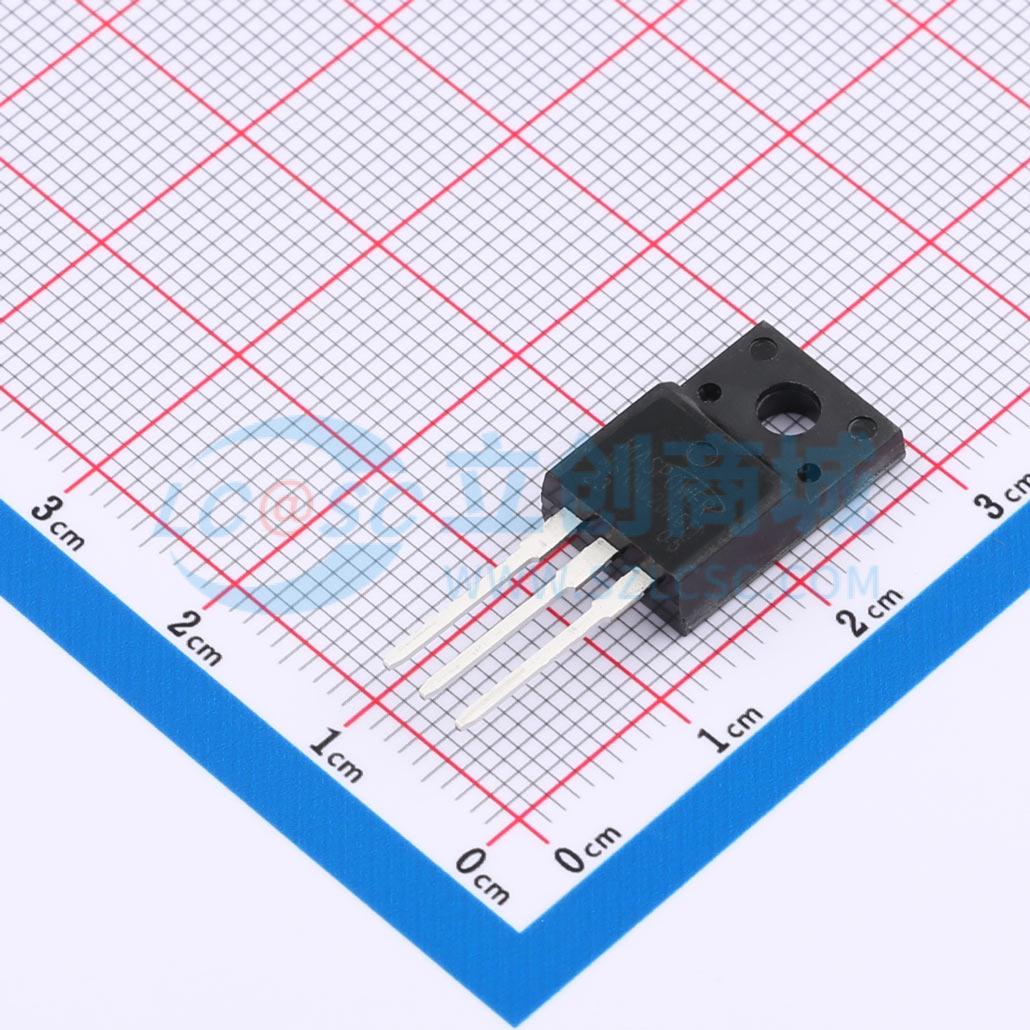

温馨提醒：图片仅供参考，商品以实物为准
MS10N120HGT1
耐压:1.2kV 电流:10A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 超高压MOSFET
- 品牌名称
- MASPOWER(麦思浦)
- 商品型号
- MS10N120HGT1
- 商品编号
- C7424081
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 2.938克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 1.2kV | |
| 连续漏极电流(Id) | 10A | |
| 导通电阻(RDS(on)) | 2Ω@10V | |
| 耗散功率(Pd) | 67.9W | |
| 阈值电压(Vgs(th)) | 5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 41nC@10V | |
| 输入电容(Ciss) | 1.871nF | |
| 反向传输电容(Crss) | 9pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 153pF |
商品特性
- VDS = 1200 V,ID = 10 A
- 在VGS = 10 V时,RDS(on) < 2 Ω
- 采用高密度单元设计,实现超低Rdson
- 栅极电荷低
- 改善了dv/dt能力
- 符合RoHS标准的产品
应用领域
-高压开关模式和谐振模式电源-高压脉冲电源应用-激光脉冲发生器、火花点火器、射频发生器中的高压放电电路-高压DC-DC转换器-高压DC-AC逆变器
