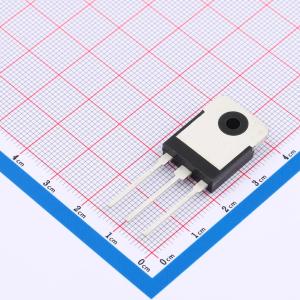

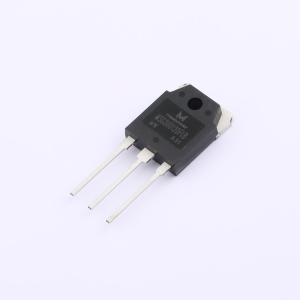

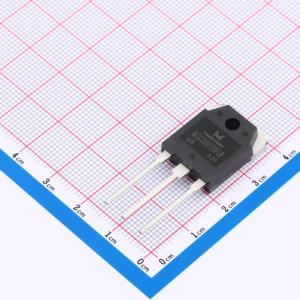

温馨提醒：图片仅供参考，商品以实物为准
MSG30D120FLB
1.2kV 30A
- 描述
- 特性：高栅极电荷。 沟槽FS技术。 低饱和电压：VCE(sat) = 1.5V @ IC + 30 A。 符合RoHS标准。应用：通用逆变器。 UPS
- 品牌名称
- MASPOWER(麦思浦)
- 商品型号
- MSG30D120FLB
- 商品编号
- C7424073
- 商品封装
- TO-3PN
- 包装方式
- 管装
- 商品毛重
- 6.886667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 30A | |
| 耗散功率(Pd) | 342W | |
| 输出电容(Coes) | 126pF | |
| 集射极饱和电压(VCE(sat)) | 2.3V@30A,15V | |
| 栅极阈值电压(Vge(th)) | 4.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 95nC@15V | |
| 输入电容(Cies) | 3.086nF | |
| 开启延迟时间(Td(on)) | 29ns | |
| 关断延迟时间(Td(off)) | 121ns | |
| 导通损耗(Eon) | 1.06mJ | |
| 关断损耗(Eoff) | 1.2mJ | |
| 反向传输电容(Cres) | 42.2pF |
